Interferência de Sinal Cabos Blindados Conheça mais !

Um cabo blindado bem projetado é composto de muitos elementos independentes cruciais. Recentemente, a blindagem tornou-se tão crítica quanto qualquer outro elemento de design. A crescente complexidade dos sistemas atuais de comunicação e controle, juntamente com o aumento das distâncias no sinal e nas comunicações de controle, precisam ser aumentadas exponencialmente, aumentando as falhas relacionadas à interferência elétrica (ruído).

Dependendo da aplicação, o cabo blindado pode ser afetado adversamente por interferência eletromagnética, interferência de radiofrequência, interferência eletrostática, também conhecida como ‘interferência de sinal’. O isolamento sozinho não fornece proteção contra interferência de sinal – assim, para combater os efeitos da interferência de sinal, a proteção adequada é vital.

Interferência do Sinal Cabos Blindados

De acordo com dados técnicos da indústria, existem essencialmente quatro fontes de interferência de sinal.

• Ruído Estático: Ocorre quando um campo elétrico distorce o sinal e pode ser mitigado usando blindagens de fita de alumínio ou Fita de Cobre  contínua que oferecem 100% de eficiência de blindagem e técnicas apropriadas de aterramento.
• Ruído Magnético: Vem de grandes motores AC, transformadores e chaves faca, e pode configurar fluxos de corrente em oposição ao instrumento. O meio mais simples e melhor de eliminar o ruído magnético é através do uso de cabo de instrumentação de par trançado.
• Ruído do Modo Comum: Resultados da corrente fluindo entre diferentes terras potenciais localizadas em vários pontos dentro de um sistema. Resolver este problema requer um sistema de energia e aterramento cuidadosamente projetado e adequadamente instalado.
• Crosstalk: Refere-se à superposição dos sinais CC pulsados ​​ou padrão AC entre dois ou mais fios ou cabos próximos. Os meios mais eficazes de mitigação são pares trançados individualmente blindados, onde podemos citar os cabo manga pareado, cabo AFD, Cabo AFS ou Cabo de instrumentação.

Se acharmos que o ruído representará um problema, é necessário determinar se o ruído é baixo, médio ou alto.

A tabela abaixo mostra os níveis de ruído generalizados e a Interferência de Sinal Cabos Blindados

Depois de determinar o tipo / nível de ruído, é melhor escolher o tipo cabo blindado mais apropriado.

Blindagem de Cabos

A blindagem envolve os condutores de transporte de energia que tem a função de protege-los, refletindo a interferência do sinal, bem como captando o ruído e conduzindo-o ao terra. A MD Policabos oferece várias opções de cabo blindado (cabo de controle, Cabo de Instrumentação, Cabo Manga blindado, Cabo AFD, Cabo AFS ) e diferentes graus de eficácia de blindagem. Ao decidir sobre o tipo e a quantidade de blindagem necessária, considere os seguintes fatores:

• Tipo de interferência de sinal
• Nível de ruído
• Configuração do Sistema
• Custo do Cabo Blindado- é necessário mais blindagem
• Diâmetro, peso e flexibilidade do cabo blindado

Cabo Blindado em Fita de Alumínio tem os vários benefícios

• Proteção em frequências superiores a 15 KHz
• 100% de cobertura sobre condutores de núcleo
• Peso leve
• Baixo custo

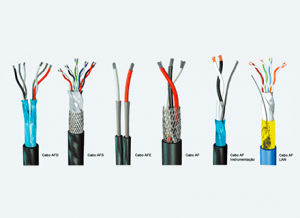

Alguns tipos de cabos evitam Interferência de Sinal tais como: Cabo de Controle, cabo de instrumentação ,cabo manga , cabo AFD, Cabo AFS  e Cabo Alarme de Incêndio usam uma blindagem de alumínio com revestimento 100% de cobertura em contato contínuo com fio de drenagem de cobre estanhado . O fio dreno é usado para criar uma conexão elétrica entre a blindagem e o terra do circuito. A blindagem de alumínio  pode ser aplicada sobre condutores individuais, pares trançados ou tríades, ou como uma blindagem geral em fita de alumínio

Cabo Blindado Malha de Cobre quais os benefícios

• Proteção em baixas frequências (até 15 kHz)
• Resistência EMI / RFI em aplicações de energia, controle e dados
• Alta força física

A trança blindada é uma malha tecida de fios de cobre nus, estanhados. A blindagem de trança do cabo de controle e do cabo manga  fornece um mínimo de 85% de cobertura. As blindagens de trança fornecem um caminho de baixa resistência ao aterramento e são muito mais fáceis de serem terminadas quando são conectadas a um conector. Como o cobre tem maior condutividade do que o alumínio e o tecido fornece mais massa para a condução do ruído, um cabo blindado em malha  é mais eficaz.

Cabo Blindado Fita de Alumínio Multipares

• Proteção em toda faixa de frequência
• Alta força física
• Facilidade de rescisão

Para ambientes extremamente ruidosos e onde a força física é um fator, várias camadas de blindagem (par trançado) são recomendadas. cabos de automação tipo Cabo AFD, Cabo de Instrumentação (cabo de sinal) Cabo manga pareado  que usa fita de alumínio individual e Total além de  fio dreno par aterramento. Os cabos multicondutores, os pares individuais às vezes são protegidos por uma utilizam fita de alumínio para fornecer proteção contra diafônia entre os pares.

A MD Policabos fornece cabos blindados dos tipos cabo de Controle, Cabo de Instrumentação, Cabo de Alarme de incêndio, Cabo Manga blindado, Cabo AFD e também Cabo AFS que normalmente usam fita de alumínio ou malha de cobre ou ambos no intuito de oferecer maior nível de segurança.
