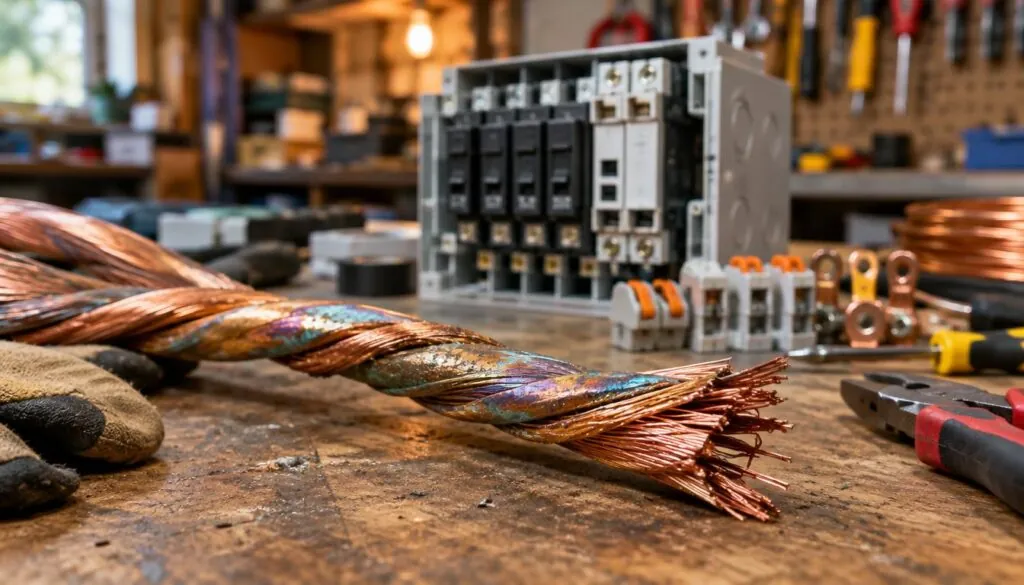

Um cabo sem isolamento pode proteger uma instalação elétrica. O cabo de cobre nu serve ao aterramento, à proteção contra raios e à ligação de partes metálicas.
Para entender para que sirva o cabo de cobre nu no seu projeto, avalie sua função. Observe também o local por onde ele passa. Como não tem cobertura isolante, ele não substitui um fio isolado de circuito.
Nos próximos tópicos, você verá onde usar esse cabo e quais cuidados mantêm a instalação segura.
Whatsapp- Preço de Fábrica
Principais pontos
- O cabo de cobre nu não tem cobertura isolante.
- Seu uso mais comum é no sistema de aterramento.
- Ele também pode integrar a proteção contra raios.
- A ligação entre partes metálicas é outra aplicação.
- O projeto e o trajeto do cabo orientam sua escolha.
Para que serve o cabo de cobre nu no aterramento elétrico?
No aterramento, o cabo de cobre nu liga partes da instalação ao sistema de eletrodos. Esse condutor de cobre sem isolamento cria um caminho para a corrente durante uma falta elétrica.
Como o condutor de cobre sem isolamento conduz correntes de falta ao sistema de aterramento
Se uma falha energiza uma parte metálica, a corrente pode seguir pelo cabo até o sistema de aterramento. Para isso, as conexões devem manter contato elétrico em todo o trajeto.
O cabo não desliga a energia sozinho. A ação do disjuntor ou de outro dispositivo de proteção também depende do circuito e do tipo de aterramento.

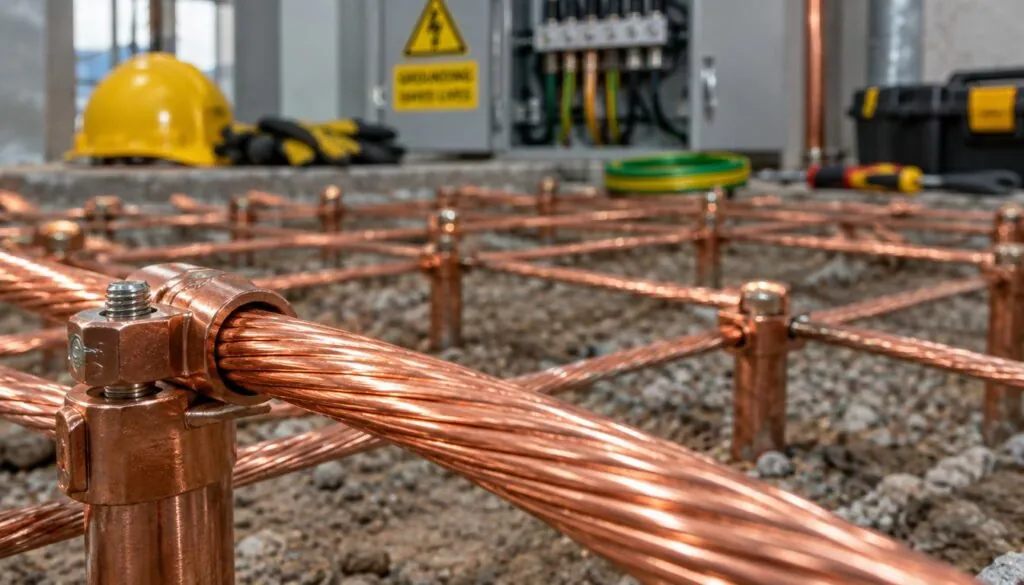

Onde o cabo de cobre nu é utilizado na malha de aterramento
O cabo de cobre nu aparece nas ligações entre hastes, eletrodos e barramentos de terra. Ele também forma trechos da malha, conforme o trajeto e as conexões previstos no projeto.
Como identificar quando usar o cabo de cobre nu
Antes de escolher o condutor, identifique a função de cada trecho do projeto. No aterramento, o cabo de cobre nu normatizado pode ficar sem isolamento. Seu trajeto deve evitar contatos indevidos e danos durante o uso.
Diferenças entre o cabo de cobre nu e os condutores isolados
O cabo nu deixa o cobre exposto. Já o condutor isolado tem uma camada que reduz o risco de contato direto com o metal. Por isso, verifique se pessoas, outros cabos ou superfícies podem tocar o trecho escolhido.
O que verificar no projeto antes de escolher um cabo de cobre nu normatizado
Confira a seção indicada, o percurso e os pontos sujeitos a danos mecânicos. Verifique também os materiais das conexões, que devem ser adequados ao cabo de cobre nu normatizado.
Antes da compra, compare as especificações do projeto com a documentação do fabricante. A espessura vista a olho nu não define a seção nem confirma a conformidade do produto.
Como aplicar o cabo de cobre nu na proteção contra descargas atmosféricas
Na proteção contra descargas atmosféricas, o cabo de cobre nu pode integrar o SPDA. Seu trajeto e suas conexões devem seguir o projeto da estrutura.
O papel do condutor na instalação de para-raios e no SPDA
O condutor liga os pontos de captação às descidas e ao aterramento. Desse modo, cria um caminho para a corrente da descarga. Ao planejar um para-raios, lembre-se: instalar apenas o cabo não forma um SPDA completo.
Como a norma técnica ABNT NBR 5419 orienta o projeto
A norma técnica abnt nbr 5419 orienta a análise de risco e a escolha das medidas de proteção. Ela também apresenta critérios para os componentes e as conexões do SPDA. Com o projeto em mãos, você confere onde o cabo será instalado e como será ligado aos outros elementos.
Como planejar a equipotencialização de estruturas
Na equipotencialização de estruturas, interligue as partes condutivas previstas no projeto. Isso reduz diferenças de potencial entre pontos que uma pessoa pode tocar.
Quais elementos metálicos devem ser considerados no projeto
Considere peças metálicas acessíveis, estruturas de aço e tubulações metálicas. Inclua componentes elétricos e do sistema de proteção contra descargas atmosféricas, quando fizerem parte da instalação.
Se o projeto incluir uma malha de classificação, confira sua conexão com o aterramento. Planeje os pontos de união antes de instalar o cabo de cobre nu.
Por que as conexões e a continuidade elétrica precisam ser verificadas
Uma conexão solta, corroída ou feita com materiais incompatíveis pode interromper o caminho da corrente. Por isso, verifique cada ponto de união, além dos trechos visíveis do cabo.
Na equipotencialização de estruturas, essa checagem também deve incluir as ligações da malha de classificação, quando prevista no projeto.
Cuidados para instalar e inspecionar o cabo de cobre nu
Na instalação de para-raios, o cabo de cobre nu deve seguir o projeto e manter conexões firmes. Observe riscos durante a montagem e as inspeções de rotina.
Como conferir trajeto, fixação e proteção contra danos mecânicos
Compare o trajeto do cabo e a posição dos suportes com o projeto. Verifique se trechos expostos a impactos, cortes ou atrito têm proteção mecânica adequada.
Examine emendas, curvas e terminais. Procure fios partidos, conexões soltas e sinais de corrosão, principalmente nos pontos de mudança de direção.
Quando solicitar inspeção e medições a um profissional habilitado
Solicite inspeção técnica após mudanças na instalação, danos visíveis ou serviços no SPDA. O profissional habilitado deve fazer as medições previstas no projeto e nas normas aplicáveis. A avaliação visual não comprova a continuidade elétrica.
Conclusão
Antes de usar o cabo de cobre nu, confirme sua função no projeto. Ele pode fazer parte do aterramento, do sistema de proteção contra descargas atmosféricas (SPDA) ou da equipotencialização de partes metálicas.
Essa definição orienta a escolha da seção e da especificação do condutor. Você também deve observar o percurso, a fixação e as conexões, pois falhas nesses pontos podem afetar a continuidade elétrica.
Na instalação, proteja os trechos sujeitos a danos e mantenha as conexões acessíveis para inspeção. Assim, você pode conferir se o cabo de cobre nu segue as condições previstas no projeto.
Por fim, conte com um profissional habilitado para avaliar o sistema e indicar as medições necessárias. A escolha e a validação devem seguir o projeto e normas técnicas, como a ABNT NBR 5419 para o SPDA.
Whatsapp- Preço de Fábrica
Conheça O Guia Completo Sobre Cabo de Cobre Nu
Perguntas Frequentes
Para que serve o cabo de cobre nu em uma instalação elétrica?
Use-o no aterramento, na proteção contra descargas atmosféricas e na interligação de partes metálicas. Como o metal fica exposto, ele não substitui um condutor isolado de circuito.
Como o cabo de cobre nu atua no aterramento?
Ele conecta pontos da instalação aos eletrodos e cria um caminho para correntes de falta. Pode estar entre hastes, barramentos de terra e trechos da malha de aterramento. Sozinho, o cabo não garante o desligamento da falta.
O que você deve verificar antes de escolher um cabo de cobre nu normatizado?
Antes da escolha, confira no projeto a função do trecho, a seção, o percurso e o risco de danos mecânicos. Verifique também os materiais das conexões e a documentação do fabricante. Não escolha a seção apenas pela aparência do cabo.
Qual é o papel do condutor de cobre sem isolamento na instalação de para-raios?
No SPDA, ele pode conectar componentes de captação, descida e aterramento. A norma técnica ABNT NBR 5419 orienta o projeto e a avaliação de risco. Instalar somente um cabo não forma um sistema completo.
“Malha de classificação” é o mesmo que malha de aterramento?
Não trate os termos como equivalentes. Se encontrar “malha de classificação” em um documento, confirme com o responsável pelo projeto a que parte do sistema ele se refere.
Por que a equipotencialização de estruturas exige atenção às conexões?
A interligação de partes metálicas ajuda a reduzir diferenças de potencial. Verifique os pontos de união, pois conexões soltas ou corroídas podem interromper a continuidade elétrica.
Quando você deve solicitar uma inspeção do sistema?
Peça a avaliação de um profissional habilitado após alterações na instalação, danos observados ou intervenções no SPDA. A inspeção visual não substitui as medições previstas no projeto ou nas normas aplicáveis.
