Especificações Técnicas dos Cabos de Alarme Incêndio
Os cabos para alarme de incêndio são fabricados seguindo rigorosas normas técnicas, como a NBR 17240, garantindo sua eficácia em situações de emergência. Abaixo, apresentamos uma comparação entre os principais modelos disponíveis no mercado:
| Modelo | Número de Vias | Bitola | Blindagem | Temperatura Máx. | Tensão | Aplicação Principal |
| Cabo 2×0,75mm² | 2 | 0,75mm² | Fita Aluminizada | 105°C | 600V | Detectores e Botoeiras |
| Cabo 2×1,50mm² | 2 | 1,50mm² | Fita Aluminizada | 105°C | 600V | Sirenes e Audiovisuais |
| Cabo 2×2,50mm² | 2 | 2,50mm² | Fita Aluminizada | 105°C | 600V | Alimentação de Centrais |
| Cabo 4 Vias Flex | 4 (2×1,50mm² + 2×0,75mm²) | Mista | Fita Aluminizada | 105°C | 600V | Sistemas Endereçáveis |
| Cabo 3×1,50mm² | 3 | 1,50mm² | Fita Aluminizada | 105°C | 600V | Sistemas Convencionais |
Características Essenciais: Todos os cabos de alarme incêndio possuem condutores 100% cobre classe 5 (extra-flexível), isolação em PVC BWF anti-chama, blindagem em fita aluminizada com condutor dreno de cobre estanhado e capa externa vermelha anti-chama.
Precisa de um orçamento personalizado?
Entre em contato com nossa equipe técnica para encontrar a solução ideal para seu projeto.
Aplicações e Usos do Cabo de Alarme Incêndio
Os cabos para alarme de incêndio são utilizados em diversos componentes de sistemas de detecção e combate a incêndios. Sua correta especificação é fundamental para garantir o funcionamento adequado do sistema em situações de emergência.

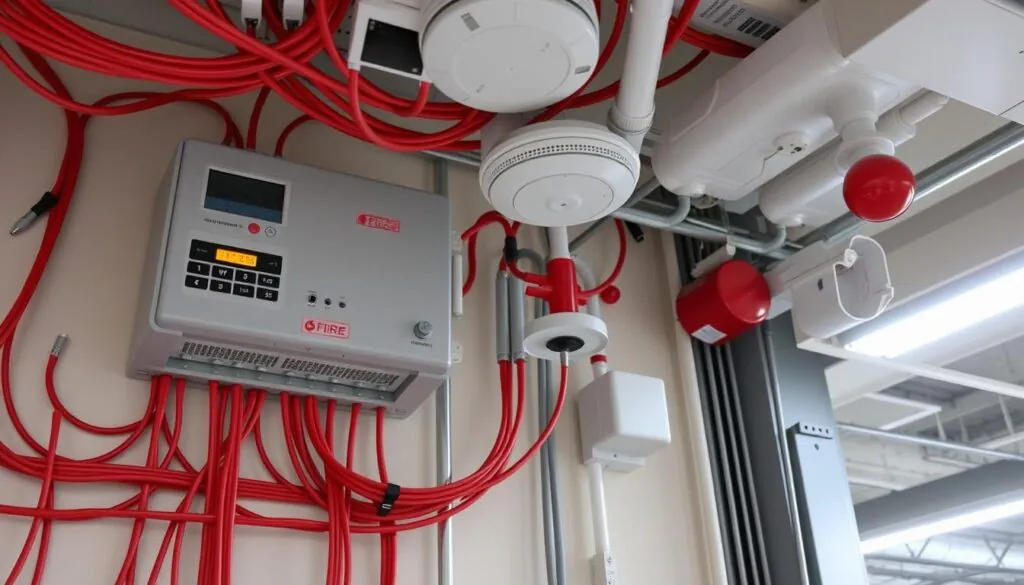

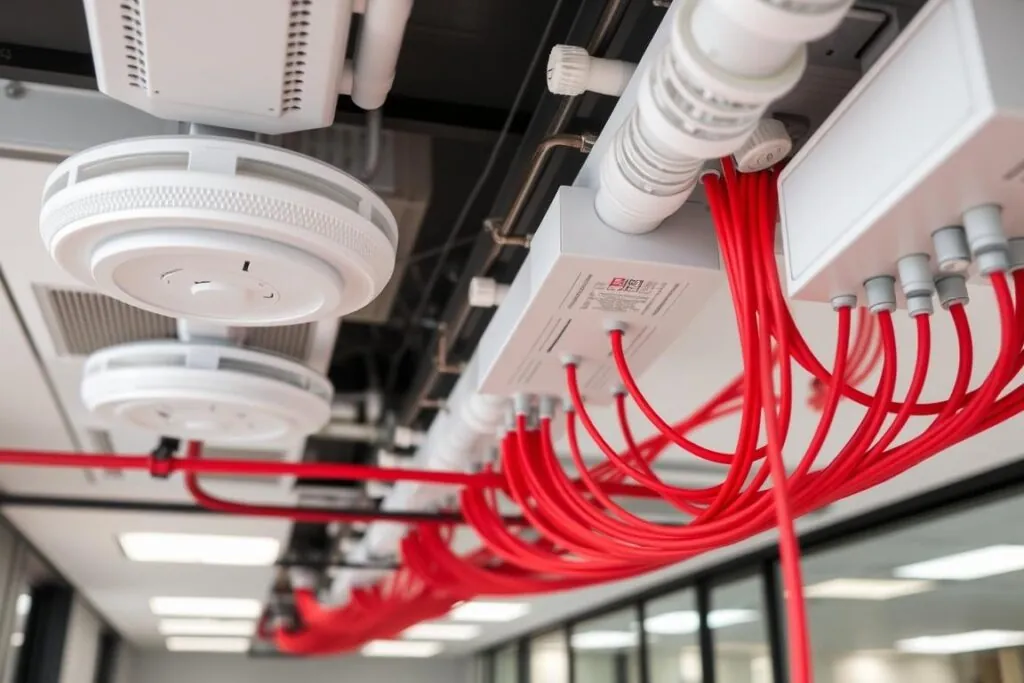

Sistemas de Detecção
Os cabos de alarme incêndio conectam detectores de fumaça, temperatura e gás à central de alarme, garantindo a transmissão confiável dos sinais de alerta. Para esta aplicação, recomenda-se o uso de cabos com 2 vias de 0,75mm² a 1,50mm², dependendo da distância e do número de dispositivos.
- Detectores de fumaça ópticos e iônicos
- Sensores de temperatura e termovelocimétricos
- Detectores de gás e monóxido de carbono
- Sistemas de aspiração precoce

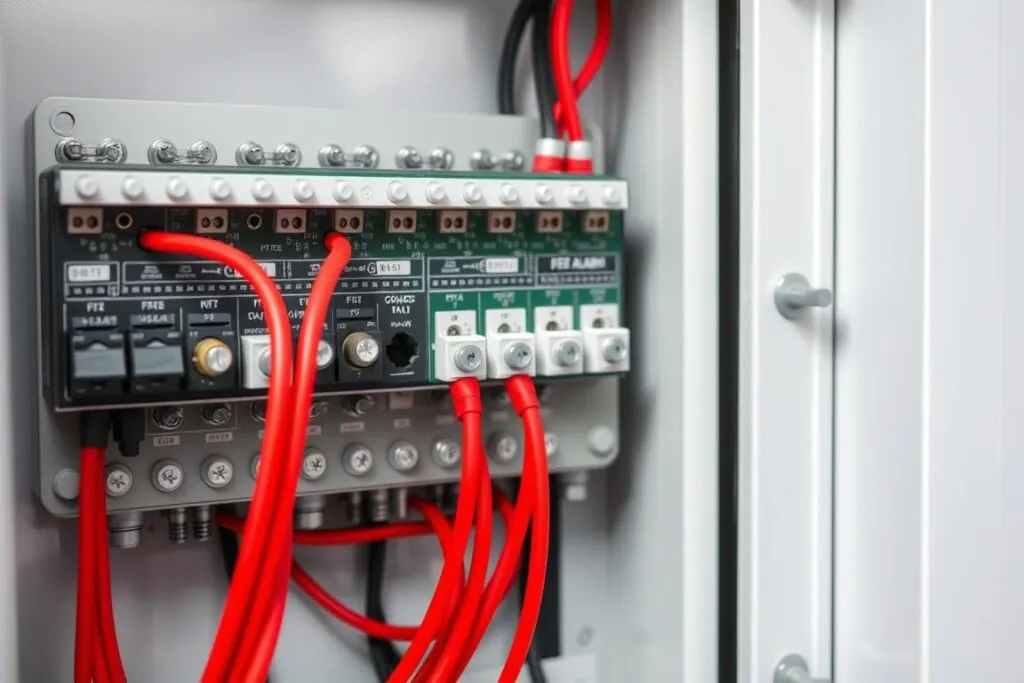

Centrais de Alarme
As centrais de alarme são o cérebro do sistema de detecção e combate a incêndios. Para sua alimentação e conexão com outros equipamentos, são necessários cabos com maior capacidade de corrente, como os de 2,50mm². Já para a comunicação entre centrais em rede, utilizam-se cabos de 4 vias.
- Centrais convencionais por zonas
- Centrais endereçáveis com identificação pontual
- Sistemas de comunicação entre centrais
- Integração com automação predial

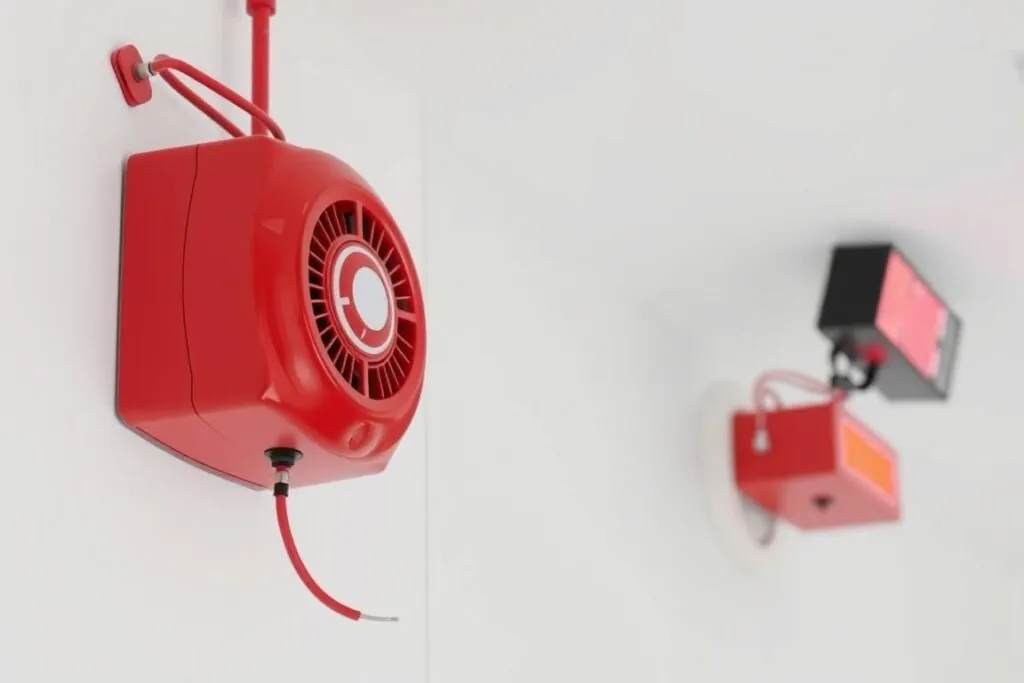

Dispositivos de Alerta
Sirenes, audiovisuais e painéis sinóticos exigem cabos com maior capacidade de corrente devido ao consumo destes dispositivos. Recomenda-se o uso de cabos com 2 ou 3 vias de 1,50mm² a 2,50mm² para garantir o funcionamento adequado mesmo em longas distâncias.
- Sirenes eletrônicas e eletromecânicas
- Sinalizadores audiovisuais
- Painéis repetidores e sinóticos
- Sistemas de sonorização de emergência

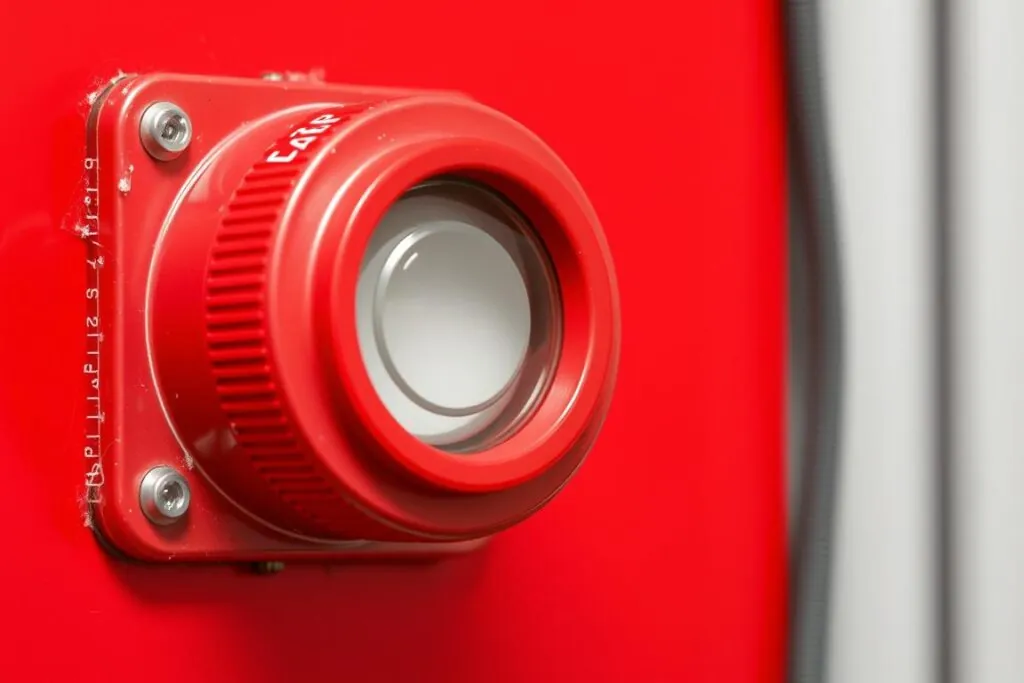

Acionadores Manuais
Botoeiras e acionadores manuais são conectados à central através de cabos de 2 vias, geralmente de 0,75mm² a 1,00mm². A blindagem é essencial para evitar falsos alarmes causados por interferências eletromagnéticas, especialmente em ambientes industriais.
- Botoeiras tipo “quebre o vidro”
- Acionadores manuais rearmáveis
- Acionadores endereçáveis com isolador
- Sistemas de comando para equipamentos
Por que a blindagem é essencial?
A blindagem em fita de alumínio com condutor dreno protege o sinal contra interferências eletromagnéticas externas, garantindo que os comandos e alertas sejam transmitidos de forma confiável mesmo em ambientes com alta interferência, como indústrias e data centers.
O condutor dreno de cobre estanhado de 0,50mm² que acompanha a fita de alumínio permite o correto aterramento da blindagem, eliminando ruídos e garantindo a integridade do sinal mesmo em instalações com longas distâncias.
Como Escolher o Cabo Ideal
A escolha do cabo de alarme incêndio adequado depende de diversos fatores, como o tipo de sistema, a distância da instalação e os dispositivos conectados.
Pequenas Instalações
Para residências e pequenos comércios, recomendamos cabos de 2 vias com bitola de 0,75mm² a 1,00mm². Ideal para conectar até 10 dispositivos em distâncias de até 100 metros.

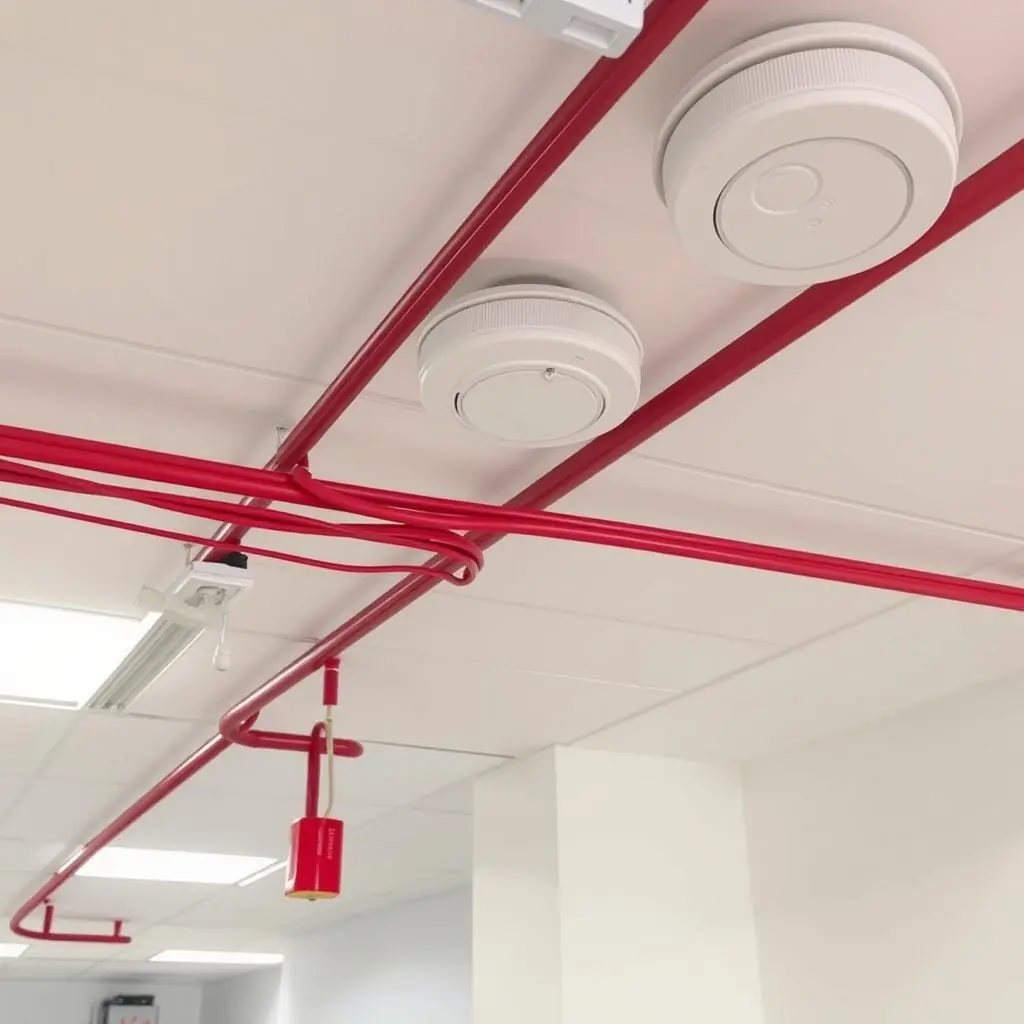

Instalações Médias
Para edifícios comerciais e condomínios, os cabos de 2 a 3 vias com bitola de 1,50mm² são mais adequados, suportando distâncias maiores e mais dispositivos conectados.

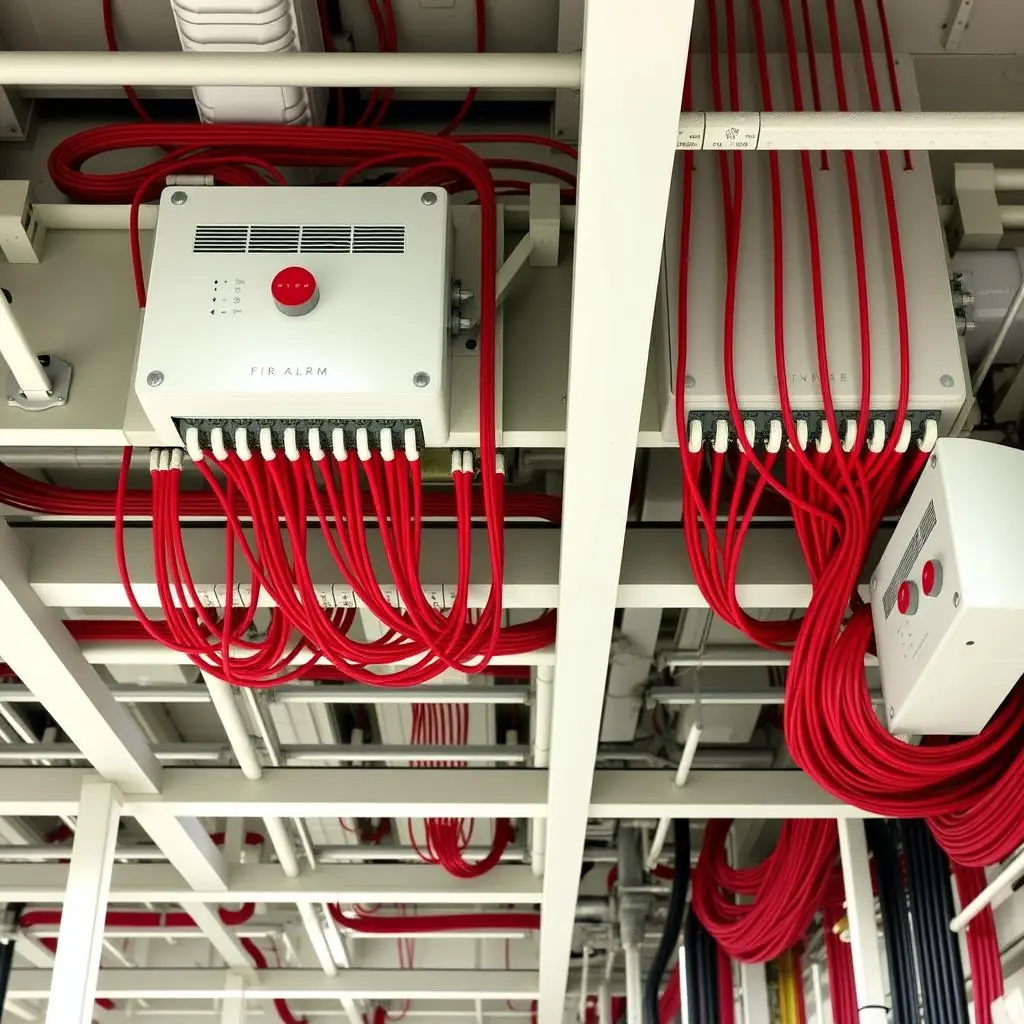

Grandes Instalações
Para indústrias e grandes edifícios, recomendamos cabos de 4 vias ou cabos de 2,50mm² para garantir a transmissão de sinal em longas distâncias e suportar mais dispositivos.
Projetos Especiais ou Grandes Volumes?
Temos condições especiais para instaladores, construtoras e projetos de grande porte. Solicite um orçamento personalizado.
Perguntas Frequentes sobre Cabos de Alarme Incêndio
Tire suas dúvidas sobre a escolha, instalação e manutenção dos cabos para sistemas de detecção e alarme de incêndio:
Qual cabo usar para alarme de incêndio?
Para sistemas de alarme de incêndio, deve-se utilizar cabos específicos com blindagem em fita de alumínio, condutor dreno e capa externa vermelha anti-chama. A bitola e o número de vias dependem da aplicação:
- Para detectores e botoeiras: cabos de 2 vias com 0,75mm² a 1,00mm²
- Para sirenes e audiovisuais: cabos de 2 vias com 1,50mm² a 2,50mm²
- Para sistemas endereçáveis: cabos de 4 vias (2×1,50mm² + 2×0,75mm²)
Todos os cabos devem atender à norma NBR 17240 e possuir certificação anti-chama.
Qual a diferença entre cabo blindado e shieldado para alarme de incêndio?
Tecnicamente, ambos os termos se referem à proteção contra interferências eletromagnéticas, mas existem pequenas diferenças:
- Cabo Blindado: Geralmente utiliza fita de alumínio envolvendo os condutores, oferecendo proteção contra interferências de alta frequência.
- Cabo Shieldado: Pode utilizar malha de cobre trançada, que oferece melhor proteção contra interferências de baixa frequência e maior flexibilidade.
Para sistemas de alarme de incêndio, ambos são aceitáveis, desde que atendam às normas técnicas. No Brasil, os cabos com fita de alumínio (blindados) são mais comuns para esta aplicação.
Como calcular a metragem necessária de cabo para um sistema de alarme de incêndio?
Para calcular a metragem necessária, siga estes passos:
- Meça a distância da central até cada dispositivo (detectores, sirenes, botoeiras)
- Some todas as distâncias e adicione 10% para compensar subidas, descidas e folgas
- Para sistemas em loop, calcule o perímetro do loop e adicione as derivações
- Considere a necessidade de circuitos redundantes para sistemas críticos
Recomendamos sempre adquirir um pouco mais de cabo do que o calculado para eventuais ajustes durante a instalação.
Quais normas ABNT regulamentam os cabos para sistemas de alarme de incêndio?
As principais normas que regulamentam os cabos para sistemas de alarme de incêndio no Brasil são:
- NBR 17240: Sistemas de detecção e alarme de incêndio – Projeto, instalação, comissionamento e manutenção
- NBR 5410: Instalações elétricas de baixa tensão
- NBR 13570: Instalações elétricas em locais de afluência de público
- NBR 13848: Eletroduto metálico flexível com baixa emissão de fumaça para instalações elétricas
Além disso, os cabos devem atender às exigências do Corpo de Bombeiros local, que pode ter requisitos específicos dependendo do estado.
Qual a vida útil dos cabos de alarme de incêndio?
A vida útil dos cabos de alarme de incêndio varia conforme as condições de instalação e ambiente, mas geralmente:
- Em condições ideais (ambientes internos, sem exposição a intempéries): 15 a 20 anos
- Em ambientes agressivos (alta umidade, exposição química): 8 a 12 anos
- Em áreas externas com proteção adequada: 10 a 15 anos
Recomenda-se a inspeção visual periódica dos cabos e a medição da resistência de isolamento a cada 5 anos para garantir a integridade do sistema.
Os cabos de alarme de incêndio podem ser instalados no mesmo eletroduto de cabos de energia?
Não é recomendado instalar cabos de alarme de incêndio no mesmo eletroduto de cabos de energia, pelos seguintes motivos:
- Interferência eletromagnética que pode causar falsos alarmes
- Risco de danos aos cabos de sinal durante manutenções no sistema elétrico
- Possibilidade de indução de tensões indesejadas nos circuitos de alarme
- Não conformidade com as normas técnicas (NBR 17240 e NBR 5410)
Os cabos de alarme de incêndio devem ser instalados em eletrodutos exclusivos, devidamente identificados com a cor vermelha ou com etiquetas de identificação.
Qual a garantia oferecida pelos fabricantes para cabos de alarme de incêndio?
A garantia dos cabos de alarme de incêndio varia conforme o fabricante que pode ser de 2 anos com cabo não energizado e 1 Ano energizado, desde que instalado corretamente.
Para acionar a garantia, é necessário apresentar a nota fiscal de compra e laudo técnico comprovando o defeito de fabricação. A garantia não cobre danos causados por instalação inadequada ou uso fora das especificações.
Ainda tem dúvidas sobre qual cabo escolher?
Tipos de Cabos
Para auxiliar na instalação dos cabos de alarme incêndio, disponibilizamos os tipos mais utilizados:

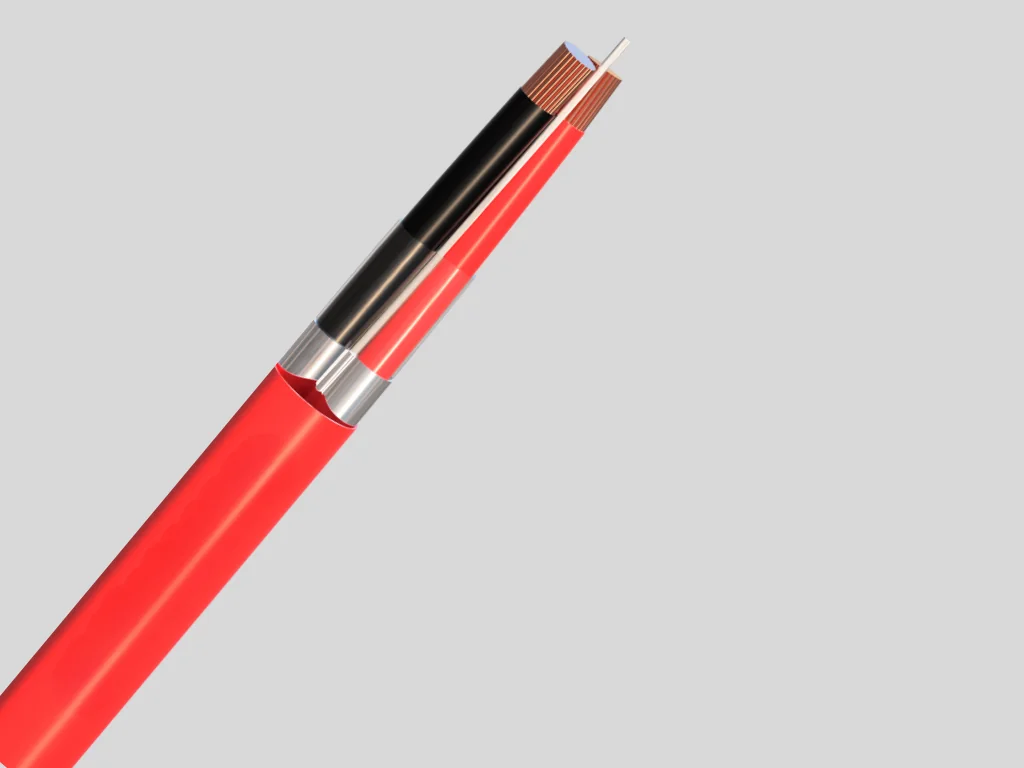

Cabo Incêndio 2×1,5mm² Blindado Fita de Alumínio
Essencial para sistemas de alarme, oferece segurança e proteção contra interferências, garantindo comunicação confiável.
Cabo Incêndio 3×1,5mm² Blindado Fita de Alumínio
Ideal para alarmes, garante segurança, resistência ao fogo e proteção contra interferências elétricas.

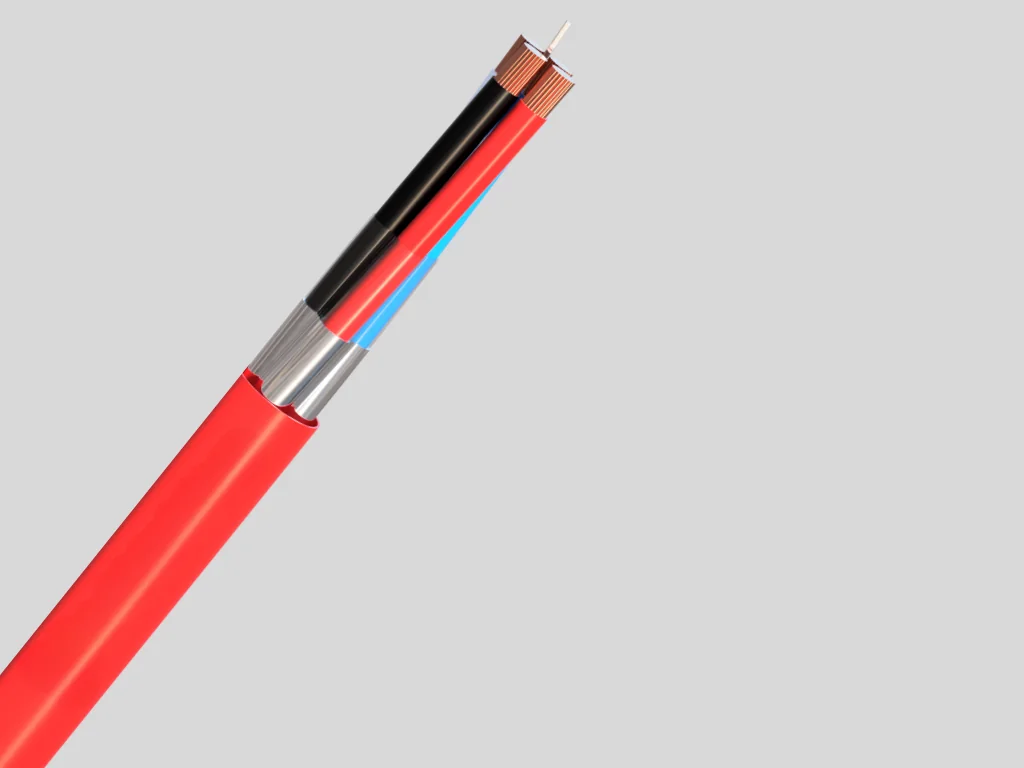

Cabo Incêndio 4×1,5mm² Blindado Fita de Alumínio
Perfeito para sistemas de alarme, oferece alta segurança, versatilidade e proteção contra interferências.
Norma NBR 17240 – Principais Requisitos para Cabeamento
A norma NBR 17240 estabelece os requisitos mínimos para o projeto, instalação, comissionamento e manutenção de sistemas de detecção e alarme de incêndio. Em relação aos cabos, destacam-se:
- Os cabos devem ser resistentes ao fogo ou protegidos contra o fogo
- Devem possuir blindagem contra interferências eletromagnéticas
- A seção mínima dos condutores deve ser de 0,75mm² para circuitos de detecção e 1,5mm² para circuitos de sirenes
- Os cabos devem ser identificados pela cor vermelha ou por etiquetas
- Devem ser instalados em eletrodutos exclusivos, separados de outros sistemas
Precisa de formações especiais?
Nossa equipe de engenharia pode desenvolver soluções específicas para seu projeto, garantindo conformidade com as normas e otimização de custos.
Escolha o Cabo Certo para Seu Sistema de Alarme de Incêndio
A escolha do cabo adequado para seu sistema de alarme de incêndio é fundamental para garantir a segurança e confiabilidade da instalação. Os cabos específicos para esta aplicação, com blindagem, condutor dreno e materiais anti-chama, são essenciais para o correto funcionamento do sistema em situações de emergência.
Ao especificar os cabos para seu projeto, considere fatores como o tipo de sistema (convencional ou endereçável), a distância entre os dispositivos e a central, o número de dispositivos conectados e as condições ambientais da instalação. Sempre opte por produtos certificados, que atendam às normas técnicas brasileiras e ofereçam garantia do fabricante.
