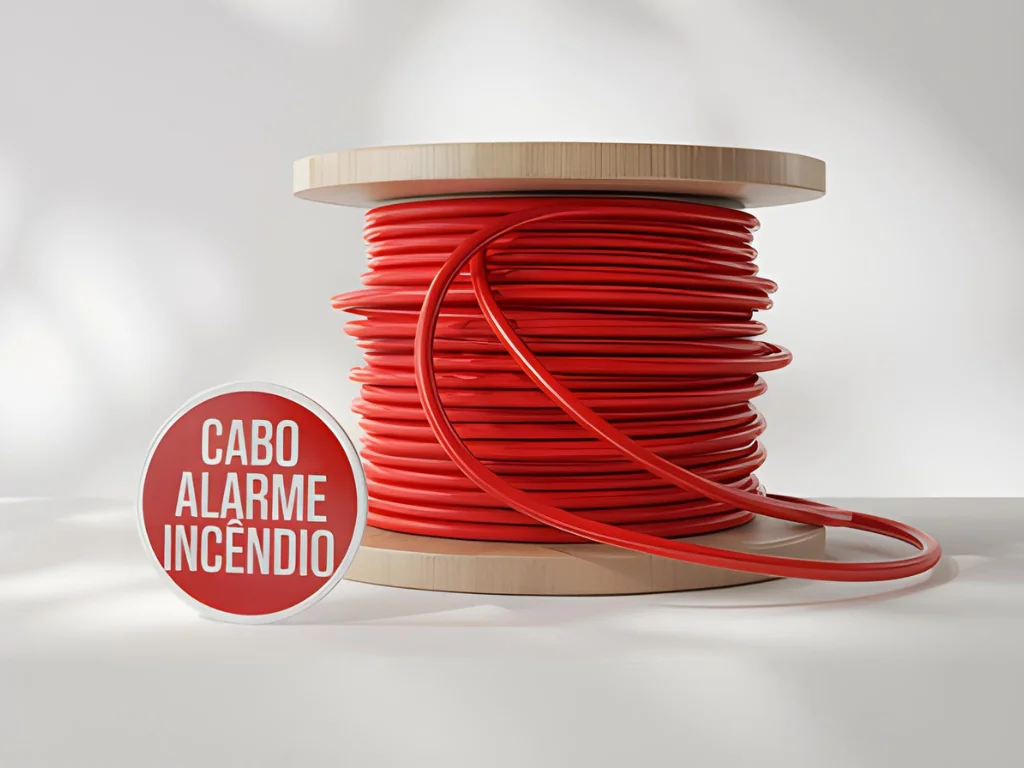

O que é o Cabo Alarme de Incêndio 4 Vias?
O cabo alarme de incêndio 4 vias é um tipo especializado de cabo blindado projetado especificamente para sistemas de detecção e alarme de incêndio. Como o nome sugere, ele possui quatro condutores internos (vias), geralmente com configurações de bitola como 2×1,50mm² + 2×0,75mm² ou 4×0,75mm², dependendo da aplicação.
A característica mais distintiva deste cabo é sua blindagem, que protege os sinais transmitidos contra interferências eletromagnéticas externas. Esta proteção é crucial em situações de emergência, garantindo que os sinais de alarme sejam transmitidos de forma confiável mesmo em ambientes com ruído elétrico.
Importante: A cor vermelha da capa externa do cabo de alarme de incêndio não é apenas estética – ela serve para fácil identificação em instalações, permitindo que técnicos e bombeiros identifiquem rapidamente estes cabos em situações de emergência.
Características Técnicas do Cabo Alarme de Incêndio 4 Vias
Para escolher o cabo adequado para seu sistema de alarme de incêndio, é essencial compreender suas especificações técnicas. Abaixo, detalhamos as principais características do cabo alarme de incêndio 4 vias:
| Característica | Especificação |
| Número de vias | 4 condutores internos |
| Configurações comuns | 2×1,50mm² + 2×0,75mm² ou 4×0,75mm² |
| Material do condutor | Cobre eletrolítico nu |
| Classe de encordoamento | 5 (flexível) |
| Isolação do condutor | PVC ST2 |
| Temperatura máxima | 105°C |
| Cores das vias internas | Preta, vermelha, branca e azul |
| Cor da capa externa | Vermelha |
| Tensão nominal | 600V |
| Blindagem | Fita de alumínio |
| Dreno | Fio de cobre estanhado 0,50mm² |
| Norma técnica | NBR 17240 |
| Propriedade anti-chama | Sim |
Função da Blindagem no Cabo Alarme de Incêndio
A blindagem é um dos elementos mais importantes do cabo alarme de incêndio 4 vias. Ela consiste em uma fita de alumínio que envolve os condutores internos, acompanhada de um fio dreno de cobre estanhado de 0,50mm².
Esta blindagem serve para:
- Proteger contra interferências eletromagnéticas externas
- Garantir a integridade do sinal mesmo em ambientes com ruído elétrico
- Evitar falsos alarmes causados por interferências
- Aumentar a confiabilidade do sistema como um todo
Precisa de Cabos de Alarme de Incêndio para seu Projeto?
Solicite um orçamento personalizado com as melhores condições do mercado e receba orientação técnica especializada.

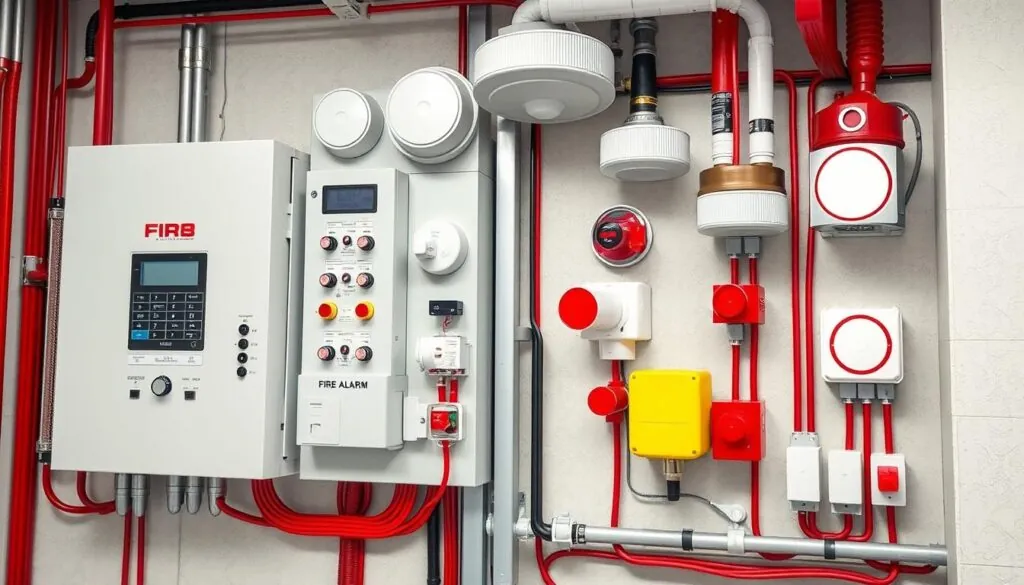

Aplicações do Cabo Alarme de Incêndio 4 Vias
O cabo alarme de incêndio 4 vias é utilizado em diversos tipos de instalações onde a segurança contra incêndio é fundamental. Suas principais aplicações incluem:
Sistemas de Detecção
Conexão entre detectores de fumaça, temperatura e a central de alarme, garantindo que os sinais sejam transmitidos sem interferência.
Acionamento de Sirenes
Alimentação de sirenes e sinalizadores audiovisuais que alertam sobre a ocorrência de incêndio em diferentes áreas do edifício.

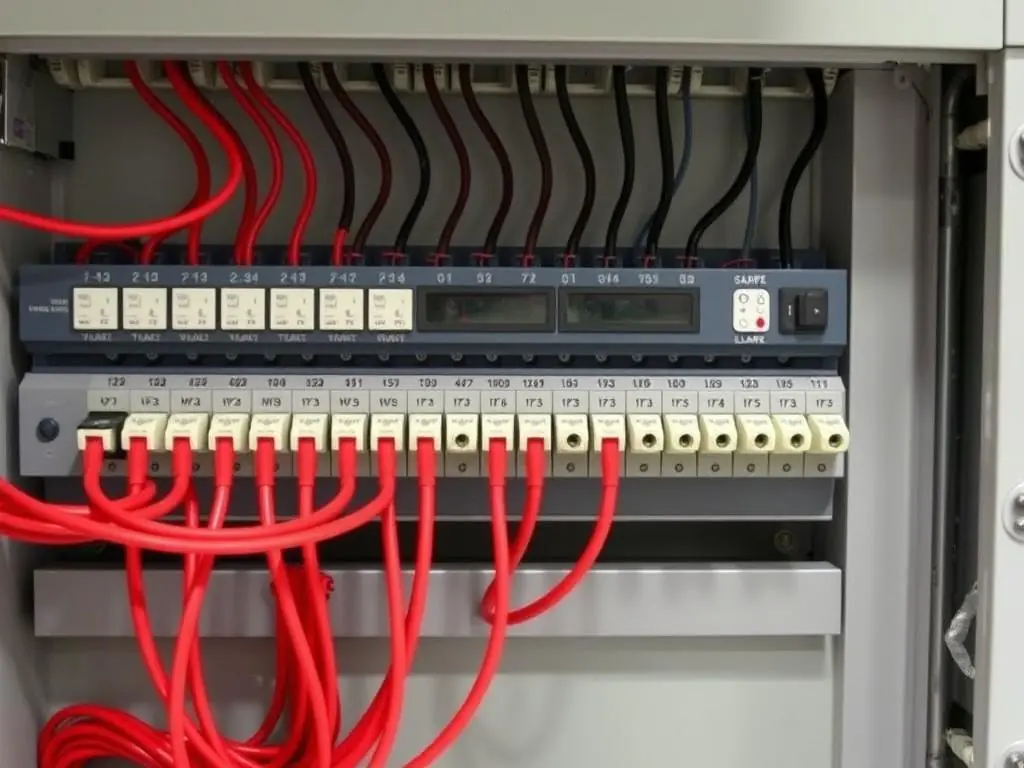

Centrais de Comando
Interligação entre diferentes centrais e módulos do sistema de alarme de incêndio, formando uma rede integrada de proteção.

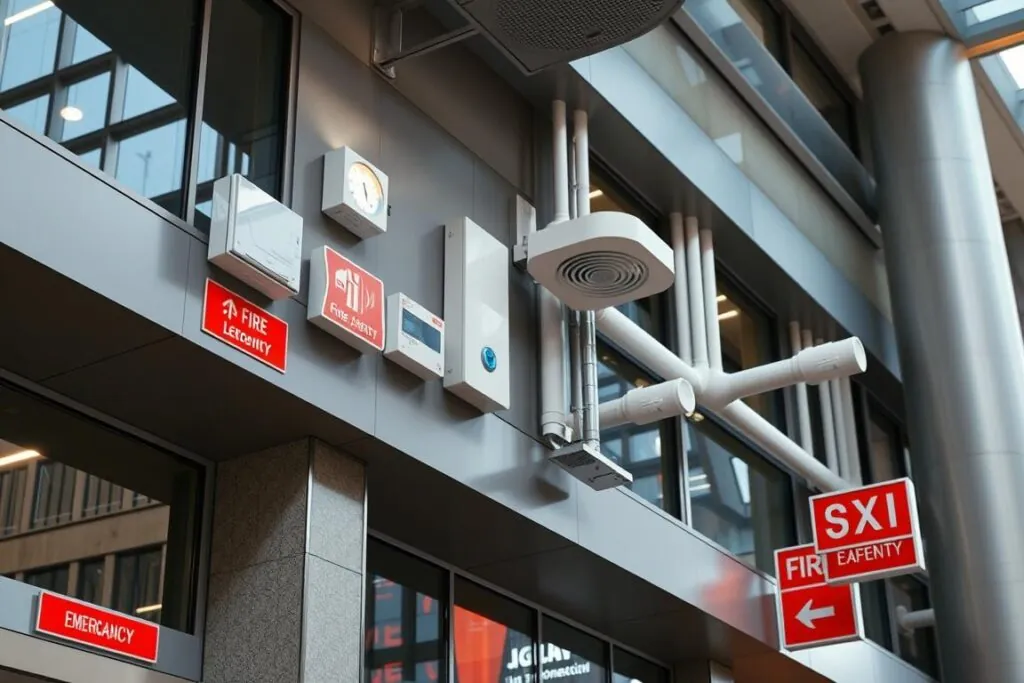

Tipos de Edificações que Utilizam Cabo Alarme de Incêndio 4 Vias
- Edifícios comerciais e corporativos
- Hospitais e unidades de saúde
- Escolas e universidades
- Shoppings e centros comerciais
- Hotéis e resorts
- Indústrias e fábricas
- Depósitos e centros de distribuição
- Edifícios residenciais de grande porte
“A qualidade do cabeamento é fundamental para a confiabilidade de todo o sistema de alarme de incêndio. Um cabo de baixa qualidade pode comprometer toda a segurança da edificação.”
Comparação: Cabo 2 Vias vs. Cabo 4 Vias para Alarme de Incêndio
Ao planejar um sistema de alarme de incêndio, uma dúvida comum é sobre qual tipo de cabo utilizar. Abaixo, comparamos o cabo alarme de incêndio 4 vias com o modelo de 2 vias para ajudar na sua decisão:
Cabo 2 Vias
- Geralmente com bitola de 1,50mm² ou 0,75mm²
- Ideal para circuitos simples
- Suficiente para detectores convencionais
- Menor custo de aquisição
- Menor capacidade de transmissão
- Limitado a funções básicas
Cabo 4 Vias
- Configurações como 2×1,50mm² + 2×0,75mm²
- Permite circuitos mais complexos
- Ideal para sistemas endereçáveis
- Maior versatilidade de aplicações
- Suporta alimentação e comunicação
- Recomendado para sistemas completos
A escolha entre cabos de 2 ou 4 vias depende principalmente da complexidade do sistema de alarme de incêndio. Para instalações mais simples, o cabo de 2 vias pode ser suficiente. Já para sistemas mais completos, com múltiplos dispositivos e funções, o cabo alarme de incêndio 4 vias oferece a versatilidade necessária.
Conheça os Cabos de Detecção de Incêndio Conduscobre
A Conduscobre oferece cabos de alta qualidade para sistemas de alarme de incêndio, com certificação e garantia de desempenho.
Dicas para Instalação do Cabo Alarme de Incêndio 4 Vias
A correta instalação do cabo alarme de incêndio 4 vias é fundamental para garantir o funcionamento adequado do sistema de proteção. Seguem algumas recomendações importantes:

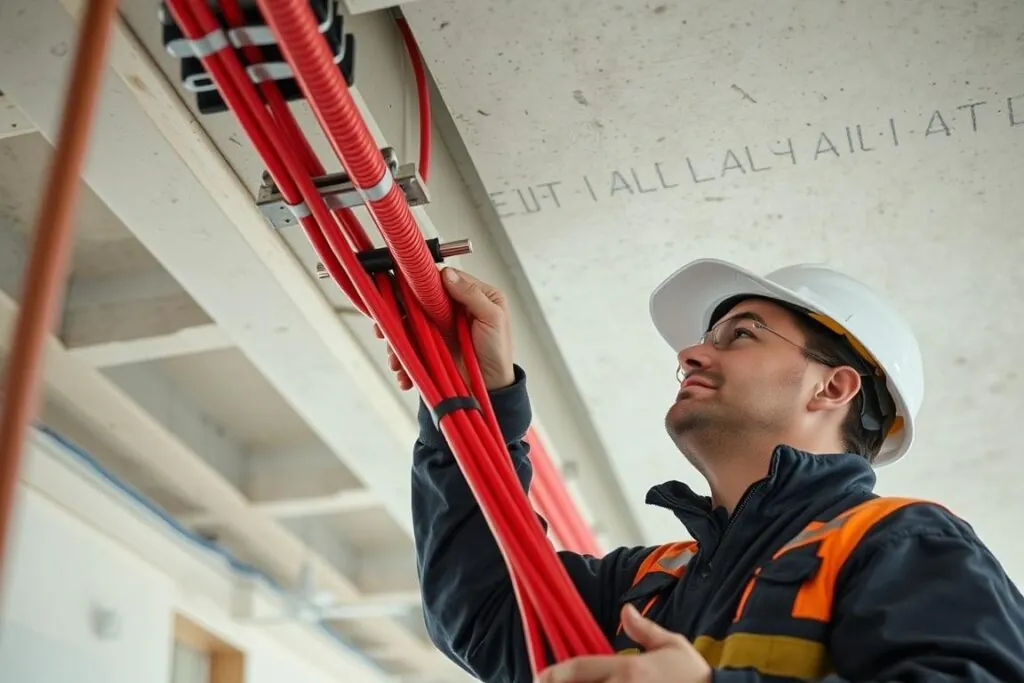

- Utilize eletrodutos exclusivos para os cabos de alarme de incêndio, separados de outros sistemas
- Mantenha distância mínima de 30cm de cabos de energia elétrica para evitar interferências
- Faça o aterramento adequado da blindagem utilizando o fio dreno
- Evite emendas desnecessárias ao longo do percurso do cabo
- Respeite o raio mínimo de curvatura para não danificar o cabo

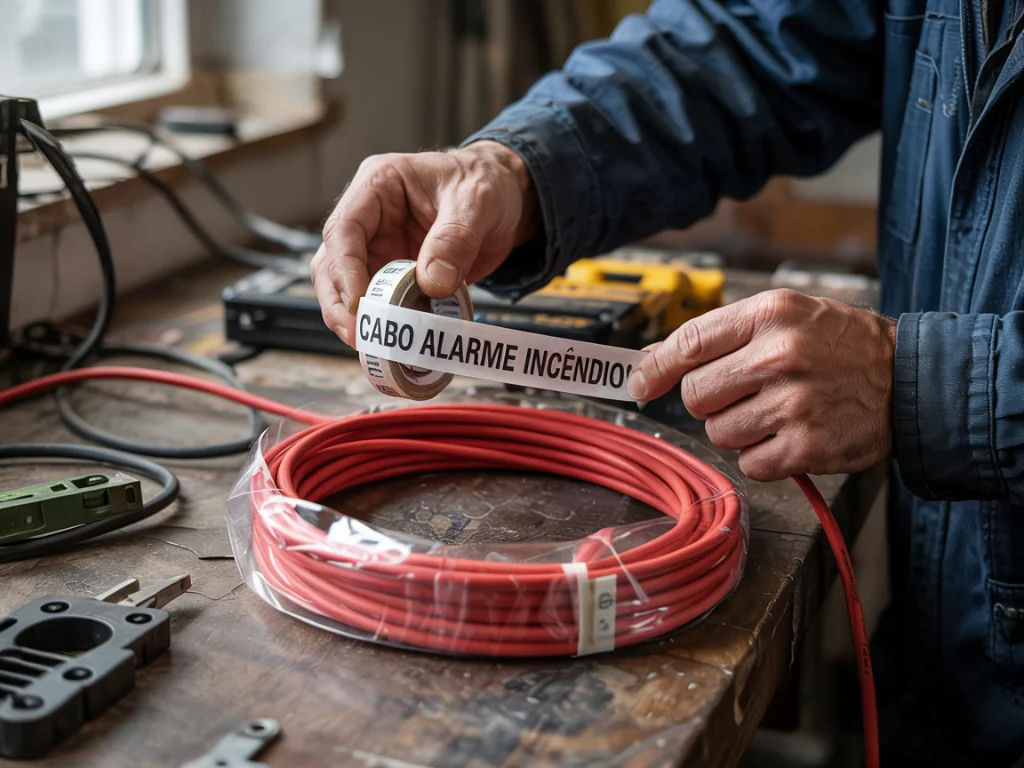

- Identifique adequadamente os cabos para facilitar manutenções futuras
Atenção: A instalação de sistemas de alarme de incêndio deve ser realizada por profissionais qualificados e seguir as normas técnicas vigentes, como a NBR 17240. O não cumprimento das normas pode resultar em falhas no sistema e comprometer a segurança da edificação.
Perguntas Frequentes sobre Cabo Alarme de Incêndio 4 Vias
Qual cabo usar para alarme de incêndio?
Para sistemas de alarme de incêndio, deve-se utilizar cabos específicos, blindados, com isolação anti-chama e que atendam à norma NBR 17240. Os mais comuns são os cabos de 2 vias (com bitolas de 1,50mm² ou 0,75mm²) e os de 4 vias (geralmente na configuração 2×1,50mm² + 2×0,75mm²). A escolha depende da complexidade do sistema e das especificações do projeto.
O que é cabo 4 vias?
O cabo 4 vias é um cabo que possui quatro condutores internos, cada um isolado individualmente. No contexto de alarme de incêndio, estes cabos geralmente têm configurações como 2×1,50mm² + 2×0,75mm² (dois condutores de 1,50mm² e dois de 0,75mm²) ou 4×0,75mm² (quatro condutores de 0,75mm²). Esta configuração permite a transmissão simultânea de sinais de alimentação e comunicação em um único cabo.
Por que o cabo de alarme de incêndio precisa ser blindado?
A blindagem é essencial nos cabos de alarme de incêndio porque protege os sinais transmitidos contra interferências eletromagnéticas externas. Em situações de emergência, é crucial que os sinais de alarme sejam transmitidos de forma confiável, sem falhas ou falsos alarmes causados por interferências. A blindagem, geralmente feita com fita de alumínio e um fio dreno para aterramento, cria uma barreira que impede que ruídos elétricos externos afetem a comunicação entre os componentes do sistema.

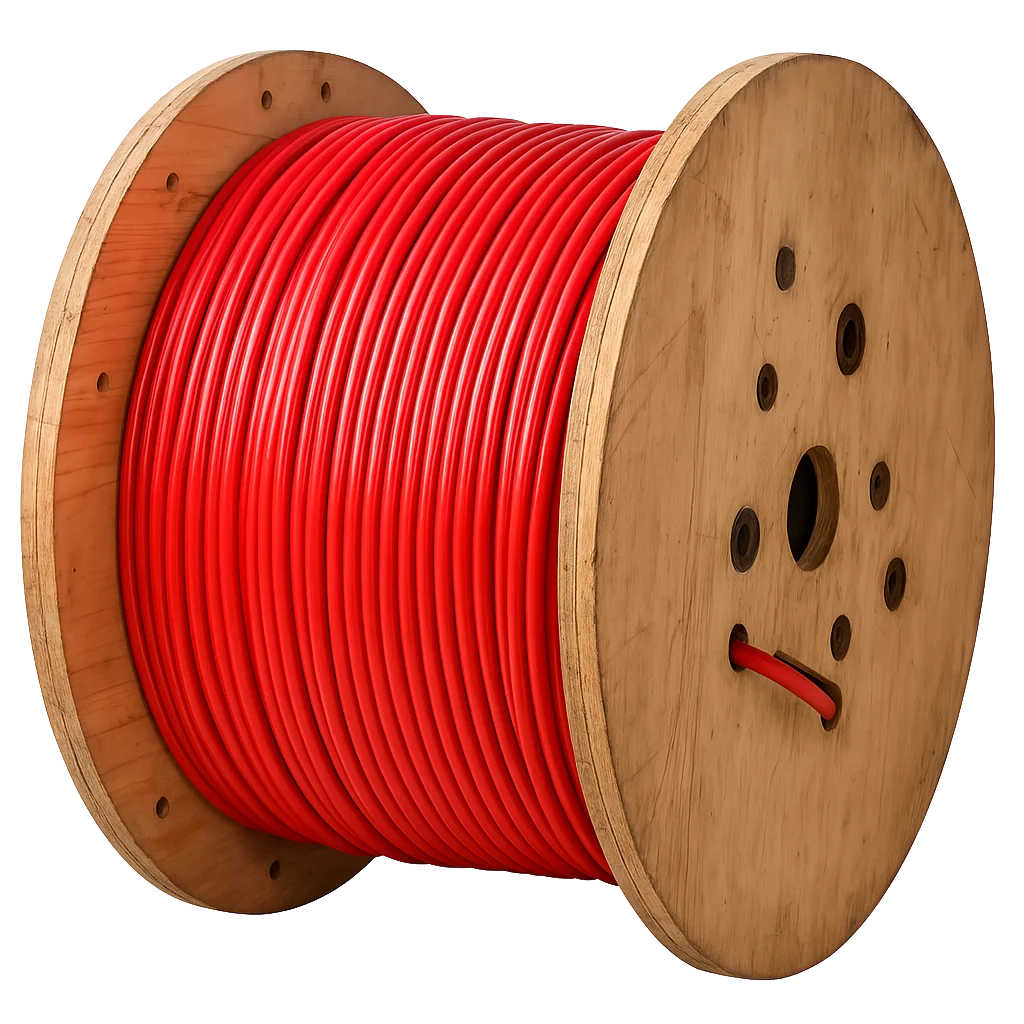

Qual a metragem padrão do cabo alarme de incêndio 4 vias?
O cabo de incêndio 4 vias é comumente comercializado em bobinas de 100 metros, sendo esta a apresentação mais comum no mercado. No entanto, também é possível encontrar bobinas de 50 metros, 200 metros e até 300 metros, dependendo do fabricante e do fornecedor. Alguns estabelecimentos também vendem o cabo por metro, permitindo a compra da quantidade exata necessária para o projeto.
O cabo de alarme de incêndio pode ser usado para outros sistemas?
Embora o cabo alarme de incêndio 4 vias seja projetado especificamente para sistemas de detecção e alarme de incêndio, suas características técnicas também o tornam adequado para outras aplicações que exigem proteção contra interferências, como sistemas de controle de acesso, CFTV e automação predial. No entanto, é importante verificar se as normas técnicas específicas de cada sistema permitem o uso deste tipo de cabo.
Importância da Qualidade do Cabo Alarme de Incêndio 4 Vias
A escolha de um cabo detecção de incêncio de qualidade é fundamental para garantir a segurança e confiabilidade do sistema de proteção contra incêndio. Cabos que não atendem às normas técnicas ou que utilizam materiais de baixa qualidade podem comprometer todo o sistema, resultando em falhas, falsos alarmes ou até mesmo na não detecção de incêndios reais.
Ao adquirir cabos para seu sistema de alarme de incêndio, certifique-se de que eles atendem à norma NBR 17240, possuem certificação de qualidade e são fabricados por empresas reconhecidas no mercado. O investimento em cabos de qualidade é um fator determinante para a eficácia do sistema de proteção contra incêndio e, consequentemente, para a segurança das pessoas e do patrimônio.
