A Importância da Escolha Correta dos Cabos
A seleção adequada de cabos é fundamental para garantir segurança e eficiência em instalações elétricas
A escolha do cabo ideal vai muito além de simplesmente conectar equipamentos. Um cabo adequadamente selecionado garante a segurança da instalação, previne acidentes elétricos e prolonga a vida útil dos equipamentos conectados. Além disso, cabos corretamente dimensionados contribuem para a eficiência energética, reduzindo perdas e, consequentemente, os custos operacionais.
Quando falamos em automação industrial, a importância da escolha correta se torna ainda mais crítica. Ambientes industriais frequentemente apresentam condições adversas como altas temperaturas, presença de produtos químicos corrosivos, interferências eletromagnéticas e vibrações mecânicas. Nestas situações, a especificação técnica adequada do cabo pode ser a diferença entre um sistema confiável e falhas recorrentes.
Dados importantes: Estatísticas mostram que até 15% do consumo energético industrial pode ser desperdiçado devido à utilização de cabos inadequados, e aproximadamente 25% dos incêndios em instalações elétricas têm origem em problemas relacionados à má escolha ou instalação de cabos.
Tipos de Cabos e Suas Aplicações
Cabo de Controle
O que é? O cabo de controle é projetado especificamente para transmitir sinais de comando em sistemas de controle e automação. Possui múltiplos condutores flexíveis, geralmente de cobre, com isolamento individual e uma capa externa resistente.
Por que escolher? A principal vantagem deste tipo de cabo é sua capacidade de transmitir sinais de controle com alta confiabilidade, mesmo em ambientes industriais adversos. Sua construção robusta garante proteção contra interferências eletromagnéticas e resistência mecânica, fatores essenciais para evitar problemas elétricos em sistemas de automação.
Principais aplicações:
- Sistemas de controle industrial
- Painéis de comando
- Conexão entre CLPs e atuadores
- Sistemas de segurança
- Equipamentos de monitoramento
Diferenciais técnicos:
- Isolamento reforçado para maior segurança elétrica
- Flexibilidade para facilitar a instalação de cabos
- Resistência a óleos e produtos químicos
- Durabilidade em ambientes industriais
- Certificação ABNT NBR 7289
Como escolher? Para selecionar o cabo de controle ideal, considere o número de vias necessárias, a bitola adequada para a corrente de controle, o tipo de isolamento conforme o ambiente de instalação e a necessidade ou não de blindagem para proteção contra interferências.
Precisa de cabos de controle para seu projeto?
Solicite um orçamento com preço direto de fábrica e garanta a melhor relação custo-benefício para sua instalação.
Solicite Aqui - Orçamento Com Preço de Fábrica!
Cabo de Instrumentação
O que é? O cabo de instrumentação é especialmente desenvolvido para transmitir sinais de baixa intensidade entre sensores, transmissores e sistemas de controle. Possui blindagem especial para garantir a integridade do sinal mesmo em ambientes com alto nível de interferência eletromagnética.
Por que escolher? A precisão nas medições e no controle de processos industriais depende diretamente da qualidade do sinal transmitido. O cabo de instrumentação oferece proteção superior contra interferências, garantindo a confiabilidade na instalação e a precisão dos dados transmitidos.
| Característica | Benefício | Impacto na instalação |
| Blindagem trançada | Proteção contra interferências EMI/RFI | Maior precisão nas medições |
| Pares torcidos | Redução de ruídos induzidos | Sinais mais estáveis |
| Isolamento especial | Resistência a produtos químicos | Maior durabilidade dos cabos |
| Identificação por cores | Facilidade na instalação | Redução de erros de conexão |
Como escolher? Na escolha do cabo de instrumentação, avalie o tipo de sinal a ser transmitido (analógico ou digital), a distância da transmissão, o nível de interferência do ambiente e as condições físicas às quais o cabo estará exposto (temperatura, umidade, produtos químicos).
Para garantir a eficiência na transmissão de sinais e evitar problemas elétricos, opte por cabos com certificação específica para instrumentação e que atendam às normas técnicas aplicáveis ao seu setor industrial.

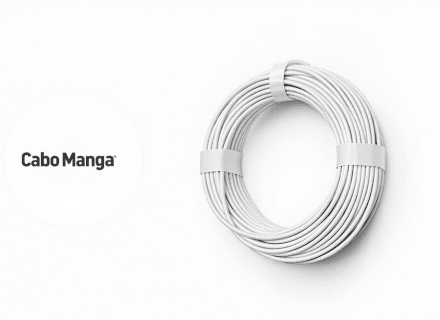

Cabo Manga
O que é? O cabo manga é um tipo de cabo flexível multicondutor com isolamento individual e capa externa protetora. Sua versatilidade permite aplicações tanto em ambientes residenciais quanto industriais, sendo uma opção popular para diversas instalações elétricas.
Por que escolher? A principal vantagem do cabo manga está em sua flexibilidade e facilidade de instalação. Por conter múltiplos condutores em uma única capa, simplifica o processo de instalação e reduz o tempo necessário para a execução do projeto, contribuindo para a redução de custos.
“A escolha do cabo manga adequado pode reduzir em até 40% o tempo de instalação em projetos residenciais e comerciais, além de proporcionar maior organização e facilidade na identificação dos circuitos.”
Aplicações comuns do cabo manga:
- Sistemas de alarme e segurança
- Comandos elétricos de baixa tensão
- Interligação de equipamentos eletrônicos
- Instalações de áudio e vídeo
- Automação residencial
Como escolher? Para selecionar o cabo manga ideal, considere o número de vias necessárias, a bitola adequada para a corrente que será transmitida, o tipo de isolamento conforme o ambiente de instalação e a flexibilidade necessária para o projeto.
Dica técnica: Em instalações onde o cabo ficará exposto a movimentações frequentes, opte por cabos manga com maior flexibilidade e resistência mecânica para garantir maior durabilidade e evitar rompimentos prematuros.
Cabos para Automação: Tipos AFT e AFD
Cabo Automação Tipo AFT
O que é? O cabo AFT (Automation Fixed Type) é projetado para instalações fixas em sistemas de automação. Possui excelente resistência a interferências eletromagnéticas e características específicas para ambientes industriais.
Principais aplicações:
- Conexão entre CLPs e periféricos
- Sistemas de controle fixos
- Redes industriais de comunicação
- Sensores e atuadores em posições fixas
Cabo Automação Tipo AFD
O que é? O cabo AFD (Automation Flexible Dynamic) é desenvolvido para aplicações que exigem movimentação constante. Sua construção especial garante alta flexibilidade e resistência à fadiga mecânica.
Principais aplicações:
- Robôs industriais
- Esteiras transportadoras
- Equipamentos com partes móveis
- Sistemas de posicionamento dinâmico
Por que escolher? Os cabos de automação específicos garantem maior confiabilidade na instalação e reduzem significativamente o risco de falhas em sistemas críticos. A escolha correta entre AFT e AFD impacta diretamente na durabilidade da instalação e na continuidade operacional dos processos automatizados.
Como escolher? A principal diferença na escolha entre AFT e AFD está na necessidade ou não de flexibilidade dinâmica. Para componentes fixos, o AFT oferece melhor custo-benefício. Já para partes móveis ou que sofrem frequentes reposicionamentos, o AFD é indispensável para evitar problemas elétricos por fadiga mecânica.
Projetos de automação industrial exigem cabos específicos
Consulte nossos especialistas para escolher entre cabos AFT e AFD conforme as necessidades específicas do seu projeto.
Conheça Aqui Tudo Sobre Cabo de Automação
Cabo de Cobre Nu
O que é? O cabo de cobre nu é um condutor sem isolamento, fabricado em cobre de alta pureza. É amplamente utilizado em sistemas de aterramento e proteção contra descargas atmosféricas devido à sua excelente condutividade elétrica.
Por que escolher? A principal função do cabo de cobre nu é garantir a segurança elétrica das instalações através de um aterramento eficiente. Um sistema de aterramento bem dimensionado protege equipamentos e, principalmente, vidas humanas contra choques elétricos e sobretensões.
| Bitola (mm²) | Aplicação recomendada | Capacidade de corrente de falta |
| 16 | Aterramento residencial | Até 3kA |
| 25 | Aterramento comercial | Até 5kA |
| 35 | Pequenas indústrias | Até 7kA |
| 50 | Indústrias médias | Até 10kA |
| 70 ou superior | Grandes indústrias | Acima de 10kA |
Como escolher? O dimensionamento do cabo de cobre nu deve considerar a resistividade do solo, o nível de proteção desejado, a corrente de falta máxima prevista e as normas técnicas aplicáveis, como a NBR 5410 e NBR 5419. A escolha adequada garante um sistema de aterramento eficiente e duradouro.
Atenção: A instalação incorreta do sistema de aterramento pode comprometer a segurança da instalação elétrica. Sempre consulte um profissional qualificado e siga as normas técnicas vigentes.
Cabo para Alta Temperatura
O que é? Os cabos para alta temperatura são projetados com isolamentos especiais capazes de suportar temperaturas elevadas sem degradação. Dependendo do tipo de isolamento, podem resistir a temperaturas que variam de 90°C até mais de 1000°C em casos específicos.
Por que escolher? Em ambientes com temperaturas elevadas, cabos convencionais degradam-se rapidamente, comprometendo a segurança e exigindo substituições frequentes. Os cabos para alta temperatura garantem maior durabilidade e confiabilidade na instalação, mesmo em condições extremas.
Principais tipos de isolamento para alta temperatura:
- Silicone: Suporta temperaturas até 180°C
- PTFE (Teflon): Resiste a temperaturas até 250°C
- Fibra de vidro: Suporta temperaturas até 400°C
- Fibra mineral: Resiste a temperaturas até 750°C
- Cerâmica: Para aplicações extremas até 1200°C
Como escolher? A seleção do cabo para alta temperatura deve considerar não apenas a temperatura máxima do ambiente, mas também outros fatores como presença de produtos químicos, umidade, vibrações mecânicas e a necessidade de flexibilidade. É importante também avaliar se a exposição à temperatura é contínua ou intermitente.
“A escolha do cabo ideal para ambientes de alta temperatura pode representar uma economia de até 60% nos custos de manutenção ao longo de cinco anos, além de reduzir significativamente os riscos de paradas não programadas.”
Cabo para Alarme de Incêndio
O que é? O cabo para alarme de incêndio é especialmente desenvolvido para sistemas de detecção e alarme, com características que garantem o funcionamento do sistema mesmo em condições adversas, como durante um incêndio.
Por que escolher? A segurança contra incêndio é um aspecto crítico em qualquer edificação. Os cabos específicos para sistemas de alarme de incêndio possuem resistência ao fogo, baixa emissão de fumaça e gases tóxicos, garantindo que o sistema continue operacional pelo tempo necessário para a evacuação segura do local.
Vantagens dos cabos específicos para alarme de incêndio
- Resistência ao fogo por períodos determinados
- Baixa emissão de fumaça e gases tóxicos
- Conformidade com normas de segurança
- Maior confiabilidade do sistema de proteção
- Redução de riscos para ocupantes do edifício
Riscos de usar cabos convencionais
- Falha prematura do sistema durante incêndio
- Emissão de gases tóxicos prejudiciais
- Não conformidade com normas de segurança
- Possíveis sanções legais e problemas com seguradoras
- Comprometimento da segurança dos ocupantes
Como escolher? Na seleção do cabo para alarme de incêndio, verifique a conformidade com as normas técnicas aplicáveis (como a NBR 17240), o tempo de resistência ao fogo necessário conforme o projeto de segurança, e as certificações específicas para este tipo de aplicação.
Segurança contra incêndio não admite improvisações
Utilize cabos certificados para sistemas de alarme de incêndio e garanta a conformidade com as normas de segurança.
Solicite Aqui - Orçamento Com Preço de Fábrica!
Cabos Blindados
Como escolher? A seleção do cabo blindado adequado deve considerar o tipo e nível de interferência presente no ambiente, a sensibilidade do sinal a ser transmitido, a necessidade de flexibilidade e as condições físicas da instalação. É fundamental também garantir o correto aterramento da blindagem para que ela cumpra efetivamente sua função.
Dica técnica: Para maximizar a eficácia da blindagem, é essencial que o aterramento seja realizado corretamente, preferencialmente em um único ponto para evitar loops de terra que podem gerar mais interferências.
Melhores Práticas na Instalação de Cabos
Mesmo com a escolha do cabo ideal, a instalação inadequada pode comprometer todo o sistema. Seguir as melhores práticas de instalação é fundamental para garantir o desempenho e a durabilidade dos cabos.
Raio de curvatura
Respeite o raio mínimo de curvatura especificado pelo fabricante. Curvas muito acentuadas podem danificar a estrutura interna do cabo e comprometer seu desempenho.
Fixação adequada
Utilize abraçadeiras e suportes apropriados, evitando compressão excessiva que possa danificar o cabo. Em instalações aparentes, use eletrodutos ou canaletas para proteção adicional.
Separação de circuitos
Mantenha cabos de potência separados dos cabos de sinal para evitar interferências. Quando for necessário cruzá-los, faça-o em ângulo de 90° para minimizar o acoplamento.
Cuidados especiais na instalação:
- Verifique se a temperatura ambiente está dentro dos limites especificados para o cabo.
- Utilize ferramentas adequadas para decapar e conectar os cabos, evitando danos ao isolamento.
- Em ambientes agressivos, utilize proteções adicionais como eletrodutos resistentes a produtos químicos.
- Identifique adequadamente os cabos para facilitar manutenções futuras.
- Realize testes de continuidade e isolação após a instalação para garantir a integridade do sistema.
Importante: A instalação de cabos deve ser realizada por profissionais qualificados, seguindo as normas técnicas aplicáveis e as recomendações dos fabricantes. Uma instalação inadequada pode comprometer a segurança e o desempenho do sistema, além de reduzir significativamente a vida útil dos cabos.
Manutenção Preventiva e Diagnóstico de Problemas
A manutenção preventiva é essencial para garantir a longevidade e o desempenho dos cabos elétricos. Inspeções regulares podem identificar problemas potenciais antes que eles causem falhas no sistema, evitando paradas não programadas e reduzindo custos de reparo.
Sinais de problemas em cabos que exigem atenção imediata:
- Aquecimento anormal: Pode indicar sobrecarga ou conexões mal feitas
- Isolamento ressecado ou trincado: Risco de curto-circuito
- Descoloração do isolamento: Possível exposição a temperaturas elevadas
- Oxidação em conexões: Aumento da resistência e aquecimento
- Ruídos ou interferências em sistemas de controle: Possível falha na blindagem
Implementar um programa de manutenção preventiva não apenas prolonga a vida útil dos cabos, mas também contribui significativamente para a segurança elétrica da instalação e para a redução de custos operacionais a longo prazo.
“A manutenção preventiva regular pode reduzir em até 70% a incidência de falhas em sistemas elétricos e prolongar a vida útil dos cabos em até 40%, representando uma economia significativa em custos de substituição e paradas não programadas.”
Escolha do Cabo Ideal – Certificações e Normas Técnicas
A conformidade com normas técnicas e certificações é um aspecto fundamental na escolha do cabo ideal. Cabos certificados passam por rigorosos testes de qualidade e desempenho, garantindo que atendam aos requisitos de segurança e eficiência estabelecidos pelos órgãos reguladores.
| Certificação/Norma | Descrição | Importância |
| INMETRO | Certificação brasileira que atesta conformidade com normas de segurança | Obrigatória para comercialização legal no Brasil |
| NBR 5410 | Norma para instalações elétricas de baixa tensão | Define requisitos para instalações seguras |
| NBR 13570 | Norma para instalações elétricas em locais de afluência de público | Requisitos específicos para segurança em áreas públicas |
| IEC 60332 | Norma internacional para testes de propagação de chama em cabos | Garante comportamento adequado em caso de incêndio |
| ISO 9001 | Certificação de sistema de gestão da qualidade | Indica processos de fabricação controlados |
Ao adquirir cabos elétricos, sempre verifique se o fabricante possui as certificações necessárias e se os produtos atendem às normas técnicas aplicáveis ao seu projeto. Essa verificação é fundamental para garantir a segurança, o desempenho e a conformidade legal da instalação.
Conclusão: A Importância da Escolha do Cabo Ideal
A escolha do cabo ideal vai muito além de uma simples decisão técnica – é um investimento em segurança, eficiência e durabilidade para todo o sistema elétrico. Como vimos ao longo deste guia, cada tipo de cabo possui características específicas que o tornam mais adequado para determinadas aplicações.
Ao selecionar o cabo correto para seu projeto, você está garantindo:
- Maior segurança elétrica para pessoas e equipamentos
- Redução de custos operacionais através da eficiência energética
- Menor necessidade de manutenção corretiva
- Conformidade com normas técnicas e regulamentações
- Maior vida útil da instalação elétrica
Lembre-se sempre de considerar não apenas o custo inicial, mas o custo total ao longo da vida útil do sistema. Cabos de qualidade superior, embora possam representar um investimento inicial maior, frequentemente resultam em economia significativa a longo prazo, além de proporcionarem maior segurança e confiabilidade.
Precisa de ajuda para escolher o cabo ideal para seu projeto?
Nossa equipe de especialistas está pronta para auxiliar na seleção dos cabos mais adequados às suas necessidades, garantindo a melhor relação custo-benefício e a máxima segurança para sua instalação.
Perguntas Frequentes sobre escolha do cabo ideal
Como identificar se um cabo é de boa qualidade?
Cabos de boa qualidade apresentam marcações claras com informações como fabricante, normas atendidas, bitola e tensão nominal. O isolamento deve ser uniforme, sem irregularidades, e a capa externa deve ter coloração homogênea. Além disso, verifique se o produto possui certificações como INMETRO e se o fabricante segue normas de qualidade como ISO 9001.
Qual a diferença entre cabo e fio elétrico?
A principal diferença está na construção: fios são formados por um único condutor sólido, enquanto cabos são compostos por múltiplos fios agrupados. Os cabos oferecem maior flexibilidade e são mais adequados para instalações que exigem movimentação ou em locais de difícil acesso. Já os fios são mais rígidos e geralmente utilizados em instalações fixas e lineares.
É possível usar cabos residenciais em ambientes industriais?
Não é recomendado. Cabos residenciais não são projetados para suportar as condições adversas encontradas em ambientes industriais, como altas temperaturas, presença de produtos químicos, vibrações mecânicas intensas e interferências eletromagnéticas. O uso de cabos inadequados pode comprometer a segurança da instalação e resultar em falhas prematuras do sistema.
Com que frequência devo inspecionar os cabos elétricos?
A frequência de inspeção depende do ambiente e da criticidade da instalação. Em ambientes industriais com condições severas, recomenda-se inspeções trimestrais. Para instalações comerciais, uma inspeção semestral é geralmente suficiente. Já em residências, uma verificação anual pode ser adequada. No entanto, sempre que houver sinais de problemas, como aquecimento anormal ou falhas intermitentes, uma inspeção imediata deve ser realizada.
Qual a importância do aterramento correto dos cabos blindados?
O aterramento correto da blindagem é fundamental para que ela cumpra sua função de proteção contra interferências eletromagnéticas. Um aterramento inadequado pode não apenas tornar a blindagem ineficaz, mas também criar loops de terra que geram mais interferências. Recomenda-se que a blindagem seja aterrada em um único ponto, preferencialmente próximo à fonte do sinal, para evitar correntes circulantes.
