Se o aterramento elétrico falhar, o que protege seus equipamentos e pessoas? A bitola maior ou a impedância menor? Essa é a dúvida ao escolher o Cabo de Cobre Nu para Aterramento.
Você vai entender como o cabo de cobre nu diminui a impedância. Isso melhora a dissipação de correntes de falha e mantém a estabilidade em SPDA. Vamos falar sobre as bitolas, de 10 mm² a 240 mm², e as conexões. Também falaremos sobre medições e normas brasileiras.
Queremos ajudar na sua compra com segurança e eficiência. Isso vale para fios de cobre nu em casas, lojas ou indústrias. Você vai saber quando usar cobre nu e por que soluções de fábrica, como da md policabos, são importantes.
Whatsapp- Preço de Fábrica
Principais Pontos
- Entenda o papel do cabo de cobre nu na redução de impedância do aterramento elétrico e do SPDA.
- Veja quando aplicar fio de cobre nu de 10 mm² a 240 mm² com foco em segurança e eficiência.
- Aprenda critérios essenciais de escolha: caminho de corrente, dispersão ao solo e estabilidade térmica.
- Conheça práticas de instalação e conexões que preservam desempenho e durabilidade.
- Saiba como medições e comissionamento validam o sistema antes da operação.
- Descubra como comprar direto da md policabos agiliza prazos, garante rastreabilidade e cortes sob medida.
O que é o cabo de cobre nu e por que ele é essencial no aterramento
Você cuida da segurança elétrica todos os dias. Para proteger pessoas e bens, o cabo de cobre nu para aterramento é crucial. Ele ajuda a direcionar correntes de defeito e igualar potenciais, diminuindo riscos de choque e danos.
Na prática, o cabo de cobre terra une malhas, hastes e barramentos, criando uma rede contínua. Em locais industriais, comerciais e residenciais, essa rede se une ao SPDA e ao sistema de aterramento. Assim, garante o bom funcionamento sob tensões elétricas e calor.

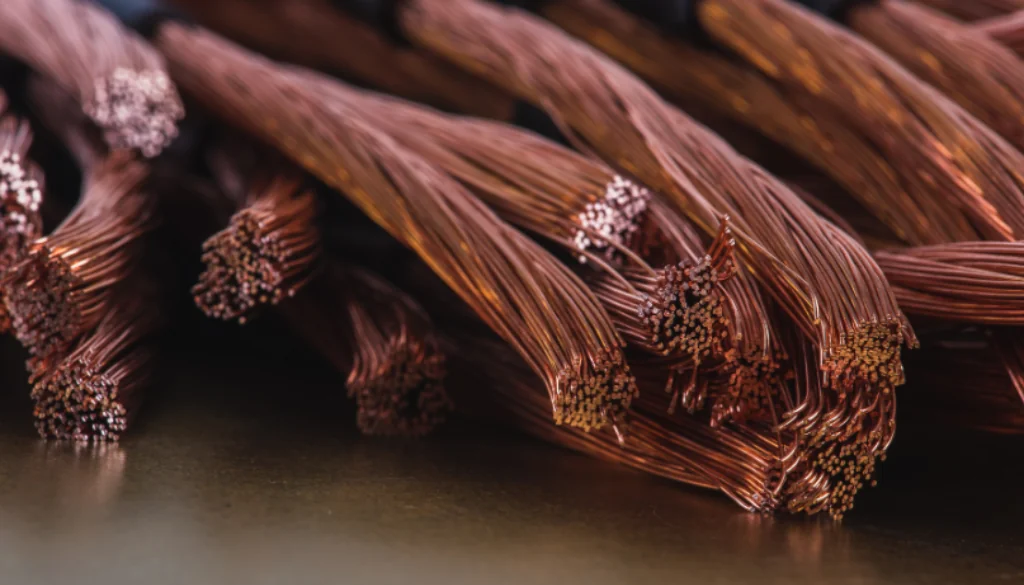

Conceito de condutor de cobre nu
O condutor de cobre nu é um fio sem isolamento, feito de cobre de alta pureza. Sua alta condutividade reduz a resistência ao fluxo de corrente. Isso é essencial em cabos de interligação de terra.
Sem isolamento, o contato com o solo e metais é direto. Isso facilita as conexões, melhora a dissipação térmica e aumenta a continuidade elétrica do cabo nu aterramento.
Função no sistema de aterramento e SPDA
No sistema de aterramento, o cabo de cobre nu para aterramento leva correntes de falha até o solo. Isso limita tensões de toque e de passo. Em painéis e subestações, ele ajuda a equipotencializar e suporta dispositivos de proteção.
No SPDA, o mesmo condutor integra descidas e malhas de dispersão. Isso oferece um caminho de baixa impedância para surtos atmosféricos. Assim, a energia escoa rapidamente, protegendo equipamentos e estruturas conectadas ao cabo de cobre terra.
Benefícios de baixa impedância e dissipação de correntes de falha
Baixa impedância significa menos perda de tensão e resposta rápida a transientes. O cabo nu aterramento combina baixa resistência e baixa reatância. Isso favorece a passagem de correntes de alta energia e ampla faixa de frequência.
Esse comportamento resulta em dissipação eficiente de correntes de falha e descargas do SPDA. Isso leva a menor aquecimento e maior estabilidade. A malha se mantém equilibrada, e o sistema de aterramento atende melhor aos limites de segurança.
| Característica | Impacto Técnico | Aplicação Típica | Benefício Direto |
|---|---|---|---|
| Alta condutividade do cobre | Reduz resistência do caminho de terra | Interligações em malhas e barramentos | Menor queda de potencial sob curto |
| Ausência de isolamento | Contato eficiente com solo e metais | Conexão a hastes e estruturas | Melhor dissipação térmica e elétrica |
| Baixa impedância em banda larga | Escoamento rápido de surtos | Descidas e anéis do SPDA | Mitigação de sobretensões |
| Confiabilidade mecânica | Integração robusta do circuito de terra | Solo, eletrocalhas e estruturas | Estabilidade do sistema de aterramento |
Normas técnicas e conformidade para instalação segura
Para instalar o cabo de cobre para terra de forma segura, é essencial seguir as NBRs. Isso inclui registros e ensaios. Assim, você diminui os riscos elétricos, protege pessoas e garante a eficácia do sistema.
NBRs aplicáveis a aterramento e SPDA no Brasil
Para um aterramento conforme norma, siga as ABNT NBR 5410 e NBR 14039. A NBR SPDA (ABNT NBR 5419, partes 1 a 4) é crucial para proteção contra descargas. Ela define projeto, instalação, inspeção e manutenção.
Na baixa tensão, use a ABNT NBR 5410. Em média tensão, a ABNT NBR 14039 é a norma. A NBR SPDA é fundamental para áreas com risco de explosão. A ABNT NBR 15751 cuida de hastes e conexões. A NBR 5418 é importante em áreas com explosão. A NBR IEC 61643-11 garante compatibilidade e níveis de proteção.
Requisitos de laudos, rastreabilidade e ensaios
Exija laudos e rastreabilidade por lote. Certificados de origem do cobre e relatórios metrológicos são necessários. Ensaios de tração e condutividade comprovam o desempenho do cabo de cobre para terra.
Para SPDA, documente a avaliação de risco da NBR SPDA. Registre também a periodicidade de inspeções. Inclua memorial de cálculo, diagramas de terra e ART. Registre medições de resistência e impedância, fotos de valetas e profundidades, além do as-built.
Boas práticas de engenharia e documentação do projeto
Padronize materiais e bitolas. Detalhe aterros, conexões e rotas para garantir aterramento conforme norma. Mantenha o controle de mudanças e aprovações para sustentar a conformidade técnica.
Em cada etapa, vincule registros a componentes físicos do sistema de NBR aterramento. Essa disciplina facilita auditorias, agiliza manutenções e comprova desempenho do cabo de cobre para terra.

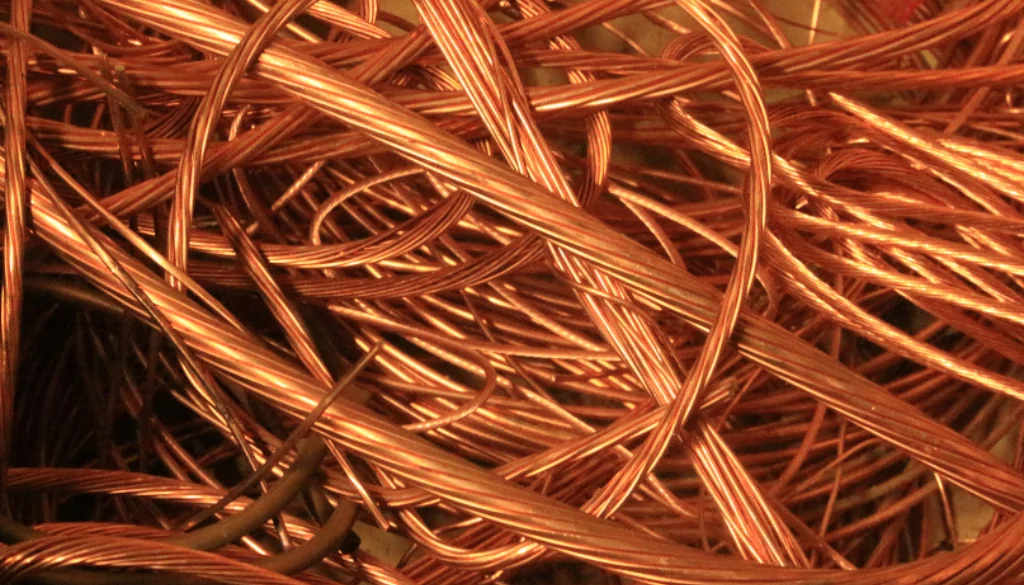

Cabo de Cobre Nu para Aterramento
O cabo de cobre nu é usado para uma conexão direta e forte. Ele ajuda a escoar correntes de falha e surtos. Em novos projetos, garante uma referência elétrica estável.
Aplicações: malhas de terra, subestações e quadros
Em malhas de terra, o cabo terra cobre nu cria uma rede de conexões. Isso ajuda a interligar estruturas metálicas à haste de aterramento. Em subestações, ele equaliza potenciais e diminui tensões durante curtos-circuitos.
Em quadros de distribuição, o cobre nu para aterramento conecta o barramento de terra PE ou PEN. Isso mantém a referência elétrica em todo o sistema. Facilita também medições e inspeções.
Compatibilidade com DPS, barramentos e hastes de aterramento
O cabo de cobre nu funciona bem com DPS de classes I, II e III. Oferece um caminho de baixa impedância para escoamento de surtos. Reduz também o residual de sobretensão em circuitos sensíveis.
Para a haste de aterramento, use solda exotérmica ou conectores mecânicos certificados. Isso mantém a continuidade elétrica e a performance ao longo do tempo.
Integração com sistemas residenciais, comerciais e industriais
Em residências, o cobre nu para aterramento protege aquecedores e eletrodomésticos. Em comércios e indústrias, integra quadros, para-raios e inversores. Cria caminhos confiáveis até a haste de aterramento.
O cabo de cobre nu se adapta a sistemas TN, TT e IT. Satisfaça as normas NBR 5410 e NBR 14039. Une barramento de terra, malhas e DPS em uma estrutura segura.
Vantagens técnicas: condutividade, durabilidade e custo‑benefício
Escolher condutor de cobre nu melhora muito o desempenho em sistemas de terra. A alta condutividade diminui as perdas, aumenta a estabilidade elétrica e mantém o cabo aterramento em condições severas. Isso resulta em maior segurança e um ótimo custo-benefício.
Alta condutividade elétrica e estabilidade do sistema
O cobre tem 100% de IACS, o que significa menor resistência por metro e menos queda de potencial. Em curtos de alta magnitude, a estabilidade elétrica e a resistência ao calor mantêm a eficácia do condutor. Isso controla o aquecimento.
Em transitórios, a resposta é previsível. O caminho de baixa impedância melhora o desempenho do SPDA. Assim, o condutor de cobre nu garante proteção e medições precisas.
Resistência à corrosão e vida útil em campo
Enterrado, o cobre forma uma pátina estável. Sua resistência à corrosão supera a de ligas ferrosas expostas. Em solos comuns, o cabo aterramento mantém-se intacto por anos, com menos inspeções necessárias.
Em ambientes agressivos, a avaliação de pH e sulfetos pode ser necessária. Mas a durabilidade do material é sólida e previsível.
Economia total de propriedade e redução de perdas
Com menos dissipação de calor, as perdas elétricas diminuem ao longo do tempo. A compatibilidade com conectores, DPS e hastes padronizadas facilita a instalação. Isso evita retrabalhos.
Com manutenção enxuta e eficiência, o condutor de cobre nu oferece ótimo custo-benefício. Isso se reflete no TCO, com alta disponibilidade e operação consistente.
| Atributo | Impacto Técnico | Efeito no TCO | Aplicação Típica |
|---|---|---|---|
| Alta condutividade (100% IACS) | Menor queda de potencial e aquecimento | Menos perdas e menor gasto energético | Malhas de terra e interligações de barramentos |
| Estabilidade elétrica e térmica | Resposta previsível em curtos e transitórios | Vida útil ampliada e menos substituições | SPDA e equipotencialização |
| Resistência à corrosão | Integridade do condutor por longos períodos | Baixa necessidade de manutenção | Instalação enterrada e áreas costeiras |
| Compatibilidade de interfaces | Conexões firmes com DPS e hastes | Menos retrabalho e compras otimizadas | Quadros gerais e subestações |
Especificações de bitolas e como escolher o cabo ideal
Para escolher o cabo de cobre para terra certo, considere a corrente de curto ao terra. Também pense no tempo que as proteções duram, na resistividade do solo e nas distâncias até os pontos de conexão. Esses fatores ajudam a decidir a bitola de cabo de cobre ideal, que vai de 10 mm² a 240 mm².
Bitolas de 10 mm² a 240 mm²: quando usar cada uma
Para derivações curtas e equipotencializações secundárias, use 10–16 mm². Em anéis residenciais e comerciais, 25–50 mm² são uma boa escolha. Elas equilibram custo e desempenho.
Para malhas principais de edifícios e painéis de média carga, prefira 70–95 mm². Eles têm baixa impedância em curtos de passagem. Já 120–150 mm² são ideais para indústrias e SPDA com proteção elevada.
Em subestações, interligações longas ou solos difíceis, use 185–240 mm². Essas bitolas de cabo de cobre garantem limites térmicos e queda de potencial controlados. Elas aumentam a segurança do sistema.
Critérios: corrente de curto, resistividade do solo e distância
Primeiro, considere a corrente presumida de falta à terra e o tempo de abertura dos disjuntores. Em seguida, modele a resistividade do solo para estimar tensões de toque e de passo. Distâncias maiores exigem seção superior para conter perdas.
Se a resistividade do solo for alta, aumente a seção. Adense a malha e, se preciso, complemente com hastes e aditivos. Esse ajuste fina o dimensionamento de aterramento e favorece caminhos de escoamento estáveis no cabo de cobre para terra.
Seleção por queda de potencial e limites de aquecimento
Valide a escolha pela queda de potencial admissível e pelos limites térmicos em curto de passagem. A análise de impedância em alta frequência apoia projetos com SPDA e surtos transitórios.
Se a queda de potencial estiver alta, aumente a seção ou reduza o comprimento das rotas. Para aquecimento, aplique critérios térmicos. Confirme a capacidade do cabo de cobre para terra em cada cenário entre 10 mm² a 240 mm².
| Faixa de bitola (mm²) | Aplicação típica | Fatores de decisão | Observações de desempenho |
|---|---|---|---|
| 10–16 | Derivações locais e equipotencialização | Trajetos curtos, correntes moderadas | Boa manobrabilidade; verifique queda de potencial |
| 25–50 | Anéis residenciais e comerciais | Rotas médias, proteção rápida | Equilíbrio custo/condutividade; baixa impedância |
| 70–95 | Malhas principais e painéis de média carga | Curto de passagem relevante, rotas extensas | Reduz perdas e tensões de toque |
| 120–150 | Indústrias e SPDA de alto nível | Elevada corrente, regime severo | Maior margem térmica e de queda de potencial |
| 185–240 | Subestações e solos de alta resistividade | Grandes distâncias e exigência de segurança | Capacidade térmica superior e estabilidade em surtos |
Métodos de instalação no solo e em estruturas
Para um sistema confiável, é essencial combinar projeto, execução e inspeção. A instalação de aterramento começa com o traçado. Depois, escolhe a rota e termina com a verificação de continuidade. Use um cabo terra cobre nu dimensionado para o nível de curto. Priorize trajetos curtos e retos.
Instalação enterrada: valetas, profundidade e leito de areia
Abra valetas conforme o projeto. Mantenha a profundidade entre 50–70 cm para anéis e malhas. Garanta um leito de areia ou solo peneirado de 5–10 cm para reduzir danos.
Assente o cabo de cobre nu sem dobras acentuadas. Use um raio de curvatura adequado. Mantenha espaçamentos uniformes na malha, como 3–5 m em edificações. Em áreas críticas, use uma densidade maior.
Identifique o traçado com placas ou fitas antes do reaterro. Deixe pontos de teste acessíveis próximos a hastes e barramentos.
Fixação em eletrocalhas, leitos e suportes metálicos
Em rotas aparentes, fixe o cabo terra cobre nu em eletrocalha, leitos e suportes metálicos. Use abraçadeiras e isoladores. Verifique a continuidade elétrica onde o projeto exigir equipotencialização.
Proteja o condutor contra abrasão em curvas e passagens. Respeite a separação física de circuitos de potência e sinal. Isso reduzirá o acoplamento indutivo. Evite laços desnecessários e mantenha trajetos retos.
Proteção mecânica e separação de outros circuitos
Proporcione proteção mecânica em áreas de tráfego, docas e cruzamentos com tubulações. Use eletrodutos, perfilados ou chapas quando houver risco de impacto. Preserve a distância mínima de cabos energizados.
Mantenha a identificação visível ao longo do percurso. Ao escolher o cabo de cobre nu para aterramento, avalie a resistividade do solo. Considere a corrente de curto e o caminho até o barramento principal.
Garanta acesso para inspeção periódica. Confirme a continuidade após cada etapa de montagem.
| Cenário | Prática recomendada | Objetivo | Elemento-chave |
|---|---|---|---|
| Malha enterrada | Valetas a 50–70 cm com valeta e leito de areia de 5–10 cm | Reduzir danos e manter baixa impedância | cabo de cobre nu para aterramento |
| Rota aparente | Fixação em eletrocalha com isoladores e abraçadeiras | Organização, ventilação e continuidade | eletrocalha |
| Áreas de impacto | Reforço com eletroduto ou perfis metálicos | proteção mecânica contra abrasão e choque | cabo terra cobre nu |
| Proximidade de sinais | Separação física e rotas sem laços | Mitigar acoplamento e ruído | instalação de aterramento |
Conexões, emendas e interfaces com hastes e barramentos
As junções do seu sistema de aterramento devem ser permanentes. Elas precisam ter baixa resistência e ser muito robustas. Cada ponto de contato entre fio de cobre, haste e barramento de terra deve ter baixa impedância. Isso é crucial para evitar surtos do SPDA.
Solda exotérmica, grampos e conectores apropriados
A solda exotérmica (Cadweld, Thermoweld) cria uma união duradoura entre fio de cobre e hastes. Ela reduz o aquecimento e a perda por contato. Para pontos que não podem ser inspecionados, use grampos e conectores de aterramento. Escolha aqueles certificados e compatíveis com a haste.
Quando se liga ao barramento de terra, escolha terminais e barramentos de cobre. Use o torque conforme o fabricante recomenda. Isso ajuda a manter o contato seguro em vibrações e mudanças de temperatura.
Tratamento anticorrosivo em pontos críticos
Em áreas expostas, use tratamento anticorrosivo com graxa neutra. Proteja com fitas butílicas e mantas. Em locais costeiros ou industriais, use caixas de inspeção seladas. Isso protege os conectores e grampos.
Verifique bem as transições entre cabo e haste, e entre cabo e estrutura. O fio de cobre nu deve estar limpo, sem óxidos. Isso aumenta a vida útil do conjunto.
Teste de continuidade e inspeção após a montagem
Após montar, faça testes de continuidade entre malhas e barramento de terra. Verifique a resistência das junções e a integridade física. Registre torques, pontos soldados e conexões mecânicas em um checklist para manutenção futura.
Identifique e etiquete os barramentos com PE, SPDA e circuito. Mantenha tudo claro para medições e inspeções visuais.
| Conexão | Aplicação típica | Vantagem principal | Cuidados essenciais | Compatibilidade |
|---|---|---|---|---|
| Solda exotérmica | Cabo-cabo, cabo-haste, cabo-estrutura | Baixa impedância e união permanente | Limpeza do fio de cobre nu e molde adequado | Cobre, aço-cobreado |
| Grampo U-bolt | Ligações inspecionáveis em malhas | Montagem rápida e reaperto simples | Torque correto e tratamento anticorrosivo | Conectores de aterramento em cobre/latão |
| Conector cunha | Transições cabo-haste e derivação | Contato firme e área de pressão ampla | Bitola compatível e ferramenta de aplicação | Fio de cobre nu e hastes cobreadas |
| Compressão (alicate/hidráulica) | Terminais no barramento de terra | Baixa resistência e repetibilidade | Matriz correta e crimpagem em estágios | Terminais de cobre ou estanhados |
| Barramento de interligação | Distribuição PE e SPDA | Organização e medição facilitada | Etiquetagem e aperto periódico | Conectores de aterramento certificados |
Medições e comissionamento do sistema de aterramento
No comissionamento, comece pela medição de resistência de terra. Use o método de Wenner para validar o projeto. Ajuste o traçado do cabo nu aterramento quando necessário.
Registre clima, umidade e temperatura. Eles afetam os resultados e a repetibilidade.
Em seguida, avalie a impedância de aterramento do conjunto. Aplique um terrômetro adequado aos métodos de queda de potencial. Verifique a resposta em frequência e confirme a continuidade das descidas.
Compare as leituras com os critérios do projeto. Para instalações gerais, valores de até 10 Ω costumam atender. Para equipamentos sensíveis e SPDA, metas mais baixas podem ser necessárias.
Documente estacas auxiliares, croquis de medição e condições de solo. Isso ajuda na rastreabilidade.
Realize inspeção visual de valetas, profundidade e conexões. Verifique a integridade de isolamento de componentes vizinhos. Em sistemas já operantes, programe campanhas sazonais para captar variações de umidade e temperatura.
Em ambientes industriais, coordene os testes com a proteção seletiva. Isso garante tempos de atuação compatíveis com a capacidade térmica do cabo.
Boas práticas incluem avaliar o aterramento por áreas. Cruzar resultados entre métodos e manter calibração do terrômetro. Isso reduz incertezas e dá base sólida para ajustes de campo.
| Etapa | Método/Instrumento | Objetivo | Critério típico | Registro essencial |
|---|---|---|---|---|
| Resistividade do solo | método de Wenner | Validar premissas e orientar malhas e estacas | Perfis coerentes com projeto | Distâncias entre pinos, umidade, croquis |
| Resistência/impedância | terrômetro (62%, dois pontos, pinça) | Confirmar impedância de aterramento | ≤ 10 Ω em geral; menor para SPDA/sensíveis | Condições climáticas, posicionamento de estacas |
| SPDA em frequência | Medições em HF e continuidade | Avaliar desempenho em descargas | Baixa reatância e caminhos curtos | Trajeto das descidas, interligações |
| Inspeção física | Vistoria e documentação fotográfica | Verificar conexões e integridade do cabo nu aterramento | Conexões firmes e sem corrosão | Valetas, profundidade, identificação de pontos |
| Integração com proteção | Coordenação de curto e seletividade | Compatibilizar atuação com cabo e malha | Tempos dentro da capacidade térmica | Ajustes de relés, curvas e ensaios |
Desempenho em SPDA e dissipação de descargas atmosféricas
Um SPDA eficaz leva a descarga atmosférica por caminhos curtos e de baixa impedância. O uso de cabo de cobre nu no solo e em estruturas ajuda a dissipar correntes de alta energia. Isso reduz os riscos para pessoas e equipamentos.
Baixa impedância em alta frequência
O raio traz componentes de alta frequência. Para minimizar a indutância, é importante ter trajetos retos e conexões curtas. O cabo de cobre nu tem baixa impedância em várias frequências, ajudando a drenar a corrente rapidamente.
Evite laços desnecessários e tenha múltiplos caminhos paralelos. Isso reduz a reatância total. Essa estratégia melhora o desempenho do SPDA em eventos de alta intensidade.
Malhas equipotenciais e caminhos de escoamento
Formar uma malha equipotencial no piso e em estruturas evita centelhamentos. Interligue armaduras e estruturas ao barramento principal. Use o NBR 5419 e cabo de cobre nu para conexões.
A geometria da malha e os eletrodos distribuídos ajudam a diluir a corrente no solo. Isso torna a descarga atmosférica mais segura para equipamentos sensíveis e DPS.
Integração com descidas e anéis de proteção perimetral
Integre as descidas ao anel perimetral e ao anel de fundação. Isso divide a corrente e diminui a elevação de potencial. Use espaçamentos adequados para níveis de proteção.
O anel perimetral enterrado, conectado a hastes e à malha equipotencial, reforça o escoamento radial. Use cabo de cobre nu para uma continuidade elétrica robusta. Isso garante um desempenho previsível em descargas atmosféricas.
Abastecimento, logística e corte sob medida
Para manter o cronograma da obra, é essencial alinhar a logística de obra com o planejamento do cabo de cobre para terra. Defina o volume necessário por frente de serviço. Confirme a disponibilidade de estoque imediato antes de começar. Isso evita paradas e retrabalho.
Rolos e bobinas: como planejar o consumo na obra
Mapeie o comprimento total das malhas, anéis e interligações. Inclua margens para curvas e conexões. Use rolos e bobinas para lançamentos contínuos, reduzindo emendas.
Para trechos longos, peça corte sob medida. Isso otimiza o traçado e acelera a instalação do cabo de cobre para terra.
Prazos ágeis, estoque imediato e redução de desperdício
Negocie prazos rápidos e confirme estoque imediato com o fornecedor. Planeje entregas por frente de serviço. Armazene os volumes em local seco e protegido.
Uma logística de obra bem planejada reduz desperdícios. Identifique cada rolo ou bobina com etiqueta de lote para rastreabilidade.
Laudos, certificações e conferência de recebimento
Na chegada, confira bitola, marcação e integridade física. Exija laudos e certificações como composição e condutividade. Registre fotos e números de série.
Associe os documentos aos trechos instalados. Mantenha controle de saída por rolos e bobinas. Assim, o corte sob medida e o cabo de cobre para terra estão prontos para instalar.
Por que comprar direto de fábrica: md policabos
Comprar na md policabos significa ter acesso ao preço de fábrica sem intermediários. Você também conta com um suporte técnico que entende suas necessidades. O objetivo é oferecer cabos de cobre nu de alta qualidade, com baixa impedância e durabilidade.
Oferecemos bitolas de 10 mm² a 240 mm² em rolos e bobinas. Também fazemos corte sob medida para evitar desperdício. Nossa equipe ajuda a escolher a especificação correta, seguindo normas como NBR 5410 e NBR 14039.
Os produtos vêm com laudos, certificados e rastreabilidade. Isso facilita a conferência na obra e mantém um histórico técnico para auditorias.
Para atacado, oferecemos prazos rápidos e estoque imediato. Isso ajuda a manter o cronograma sem problemas. Nossa logística inclui faturamento, documentação e entrega rápida, permitindo que você inicie suas atividades sem atrasos.
Comprando direto, você recebe cabos originais para subestações, painéis e malhas equipotenciais. Nossas equipes de suporte pós-venda garantem o desempenho do cabo, reforçando a confiabilidade do sistema.
Solicite um orçamento à md policabos e alinhe volumes, datas e cortes com o time técnico.
Conclusão
Se você procura um aterramento seguro e eficiente, o cabo de cobre nu é a melhor escolha. Ele tem alta condutividade e baixa impedância. Isso ajuda a dissipar correntes de falha e descargas atmosféricas.
Com ele, sua casa, loja ou fábrica fica mais protegida. Isso garante maior estabilidade do sistema elétrico.
Para ter um aterramento de qualidade, siga as NBRs e faça a instalação corretamente. Use medições confiáveis para validar o trabalho. Isso garante um desempenho previsível e reduz os riscos.
Escolha o tamanho certo do cabo, faça conexões de qualidade e tenha toda a documentação. Com isso, você terá um projeto bem feito.
Com bitolas de 10 mm² a 240 mm², laudos e rastreabilidade, comprar direto com a md policabos é vantajoso. Você recebe corte sob medida, preço de fábrica e suporte técnico. Assim, o seu sistema de aterramento será rápido e controlado.
Investir no cabo de cobre nu original e fazer uma instalação criteriosa é essencial. Isso garante um sistema robusto. Você terá menos manutenção e uma melhor disponibilidade elétrica, hoje e no futuro.
Whatsapp- Preço de Fábrica
Conheça O Guia Completo Sobre Cabo de Cobre Nu
Perguntas Frequentes
O que é o cabo de cobre nu para aterramento e onde você usa?
É um condutor sem isolamento, feito de cobre de alta qualidade. Ele tem alta condutividade e é usado em aterramento. Você o encontra em malhas, anéis de fundação e subestações.
Ele ajuda a equalizar potenciais e conduzir correntes de falha. Isso é essencial para a segurança.
Quais normas da ABNT orientam a instalação do cobre nu para aterramento?
Para baixa tensão, siga a ABNT NBR 5410. Para média tensão, a NBR 14039. E para SPDA, a ABNT NBR 5419.
Considere também a NBR 15751 para hastes. E a NBR 5418 para atmosferas explosivas. Coordene com DPS conforme NBR IEC 61643-11.
Mantenha ART, memorial de cálculo, diagramas e relatórios de medição arquivados.
Por que o cabo de cobre nu reduz impedância e melhora a dissipação de correntes?
O fio de cobre nu tem baixa resistência e reatância. Isso cria caminhos curtos ao solo.
Em SPDA, a baixa indutância ajuda na frente íngreme de corrente do raio. Isso reduz sobretensões.
Assim, protege pessoas, equipamentos e estruturas em residências, comércios e indústrias.
Quais bitolas de cabo de cobre nu escolher entre 10 mm² e 240 mm²?
A escolha depende da corrente de curto ao terra e do tempo de atuação das proteções. Também do resistividade do solo e da extensão do circuito.
Em geral: 10–16 mm² para equipotencializações locais. 25–50 mm² para anéis residenciais/comerciais.
70–95 mm² em malhas principais. 120–150 mm² para SPDA exigente e indústrias. 185–240 mm² em subestações e solos de alta resistividade.
Como o cabo de cobre nu integra SPDA, DPS, barramentos e hastes?
O condutor de cobre nu conecta descidas do SPDA ao anel perimetral e à malha. E liga barramentos PE/PEN aos eletrodos.
Funciona com DPS classe I, II e III, garantindo escoamento de baixa impedância. A interface com hastes de aço-cobreado ou cobre maciço é feita por solda exotérmica ou conectores certificados.
Quais métodos de instalação no solo você deve seguir?
Abra valetas de 50–70 cm para malhas e anéis. Use leito de areia ou solo peneirado de 5–10 cm.
Mantenha espaçamento uniforme (3–5 m em edifícios) e identifique o cabo antes do reaterro. Evite dobras agudas, garanta raio de curvatura adequado e proteja trechos sob tráfego com eletrodutos ou perfis metálicos.
Posso instalar o cabo de cobre nu aparente em estruturas?
Sim. Fixe o cabo em eletrocalhas, leitos e suportes metálicos com abraçadeiras e isoladores. Garanta continuidade elétrica onde exigido, proteja contra abrasão.
Mantenha separação de circuitos de potência e sinal para reduzir acoplamento indutivo. Deixe pontos de inspeção e teste acessíveis.
Como fazer conexões e emendas confiáveis no cabo nu aterramento?
Use solda exotérmica para uniões permanentes de baixa impedância, especialmente em SPDA. Conectores mecânicos tipo U-bolt, cunha ou compressão devem ser compatíveis com a bitola e certificados.
Aplique proteção anticorrosiva em pontos expostos, aperte torques conforme o fabricante e registre em checklist.
Quais testes e medições você realiza no comissionamento?
Meça a resistividade do solo (Wenner) e a resistência/impedância do sistema de aterramento (queda de potencial 62%, dois pontos ou pinça). Em SPDA, avalie continuidade das descidas e, quando necessário, impedância em frequência.
Documente condições, croquis, resultados e compare com o projeto e normas. Valores alvo comuns são ≤ 10 Ω para instalações gerais, com metas menores em aplicações críticas.
O cabo de cobre nu resiste à corrosão em campo?
Sim, o cobre forma pátina estável e tem longa vida útil em solos não agressivos. Em solos com sulfetos altos ou pH extremo, faça estudo e considere proteção adicional ou estratégias de mitigação.
A durabilidade reduz trocas, interrupções e o TCO do seu projeto.
Quais são as vantagens técnicas e de custo do cabo de cobre terra?
Com 100% IACS, o cabo de cobre para terra reduz quedas de potencial e aquecimento. Melhora a estabilidade térmica e mecânica e oferece compatibilidade ampla com DPS, hastes e barramentos.
O resultado é menor manutenção, menos perdas e maior disponibilidade do sistema, com excelente custo-benefício.
Como planejar logística, rolos e bobinas para a obra?
Some comprimentos de malhas, anéis e interligações, incluindo sobras para curvas e conexões. Prefira rolos e bobinas para lançamentos contínuos e peça cortes sob medida para reduzir emendas.
Armazene em local seco e seguro e identifique cada rolo para rastreabilidade no as-built.
O que conferir no recebimento do fio de cobre nu?
Verifique bitola, marcação métrica, integridade, peso por bobina e documentos: certificados de composição e condutividade, laudos de ensaio, rastreabilidade por lote e conformidade com NBRs.
Fotografe e registre para garantir qualidade e comprovação perante auditorias e seguradoras.
A md policabos fornece cabo nu aterramento com suporte técnico?
Sim. A md policabos oferece cabo de cobre nu para aterramento de 10 mm² a 240 mm², com estoque imediato, cortes sob medida, laudos e rastreabilidade completa.
Você conta com atendimento técnico alinhado à NBR 5410, NBR 14039 e NBR 5419, prazos ágeis e suporte pós-venda para especificação e conformidade.
Em quais sistemas elétricos o cabo nu aterramento é compatível?
Ele integra sistemas TN, TT e IT, conectando barramentos PE e PEN a malhas e hastes. Funciona em residências, comércios e indústrias, inclusive com inversores, bancos de capacitores e para-raios, mantendo baixa impedância e equipotencialização adequada.
Como escolher a bitola considerando queda de potencial e aquecimento?
Use critérios k√t para curto de passagem, analise impedância para surtos e verifique limites térmicos e de queda de potencial ao longo das distâncias. Em solos de alta resistividade, aumente a seção, adense a malha e complemente com hastes/aditivos para manter tensões de toque e passo nos limites normativos.
Quais práticas melhoram o desempenho do SPDA com cabo de cobre nu?
Priorize caminhos curtos e retos, raios de curvatura amplos, malhas equipotenciais bem conectadas e anel perimetral. Interligue armaduras, estruturas e tubulações para evitar centelhamentos, e coordene o aterramento do SPDA com o BPE e os DPS para proteção de eletrônicos sensíveis.
