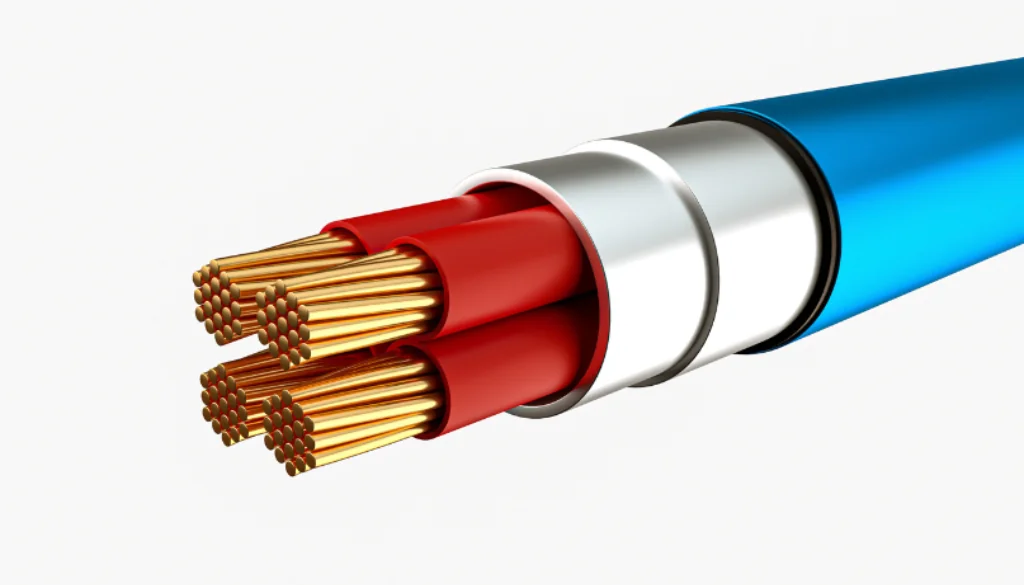

O que é um cabo blindado e para que serve?

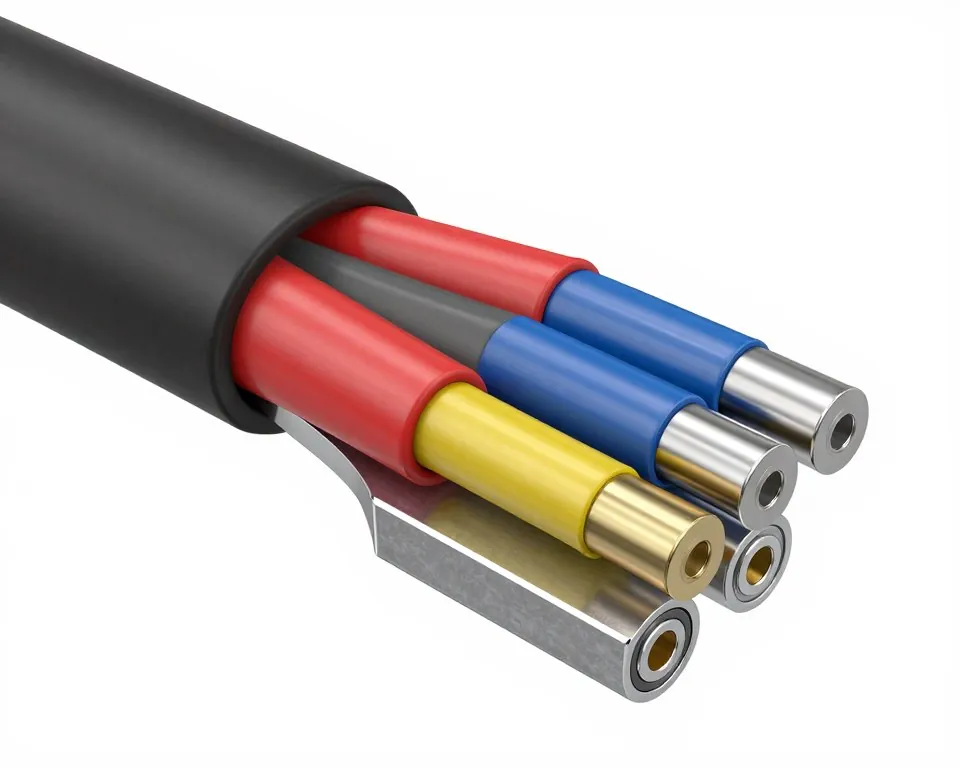

Um cabo blindado possui uma camada condutiva ao redor dos fios ou pares internos. Essa camada pode ser feita com fita de alumínio, fita aluminizada, malha de cobre ou uma combinação de materiais.

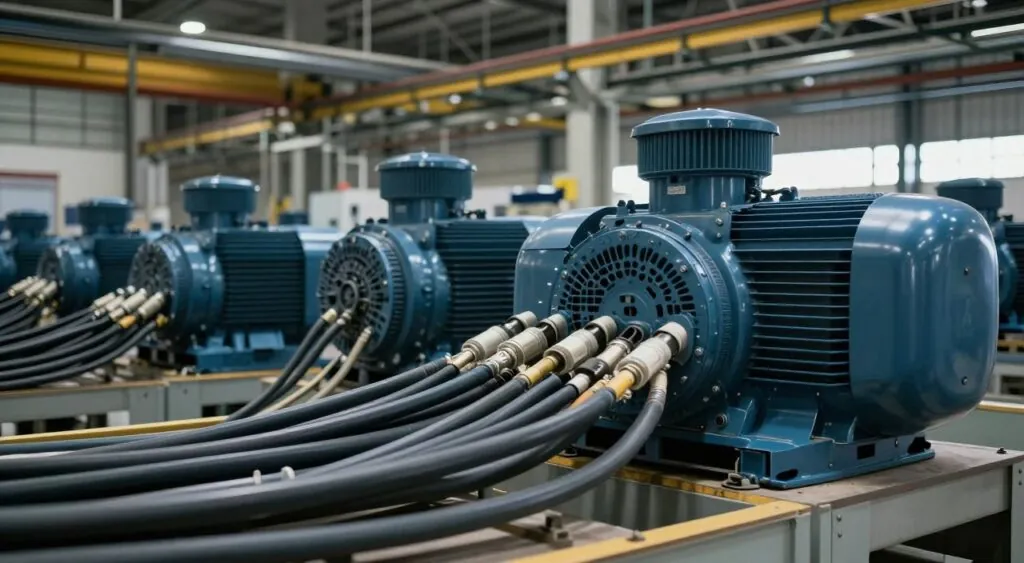

A blindagem ajuda a reduzir a influência de campos elétricos e magnéticos sobre o sinal. Ela também pode limitar a energia irradiada pelo próprio cabo. O resultado esperado é uma transmissão mais estável em ambientes com motores, inversores, contatores e outras fontes de ruído.

Como funciona a blindagem de um cabo?

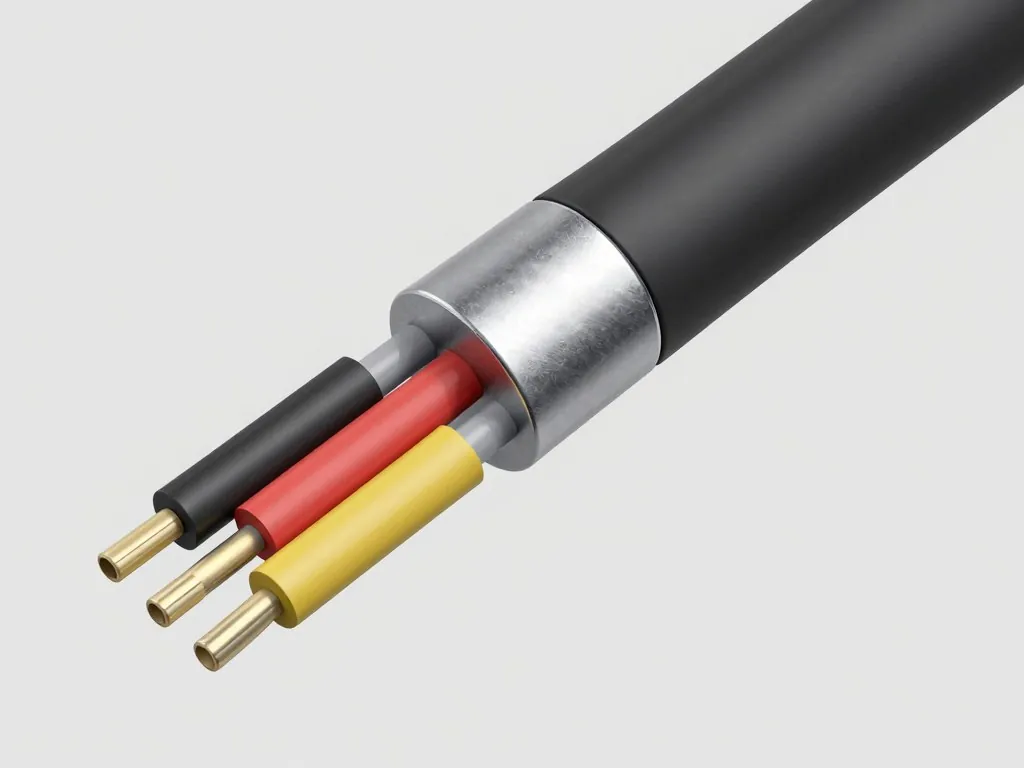

A camada de blindagem atua como uma barreira para a interferência eletromagnética, também chamada de EMI. Em alguns casos, ela ajuda contra RFI, que está relacionada a radiofrequência. O efeito depende da frequência, da construção do cabo, dos conectores e da instalação.

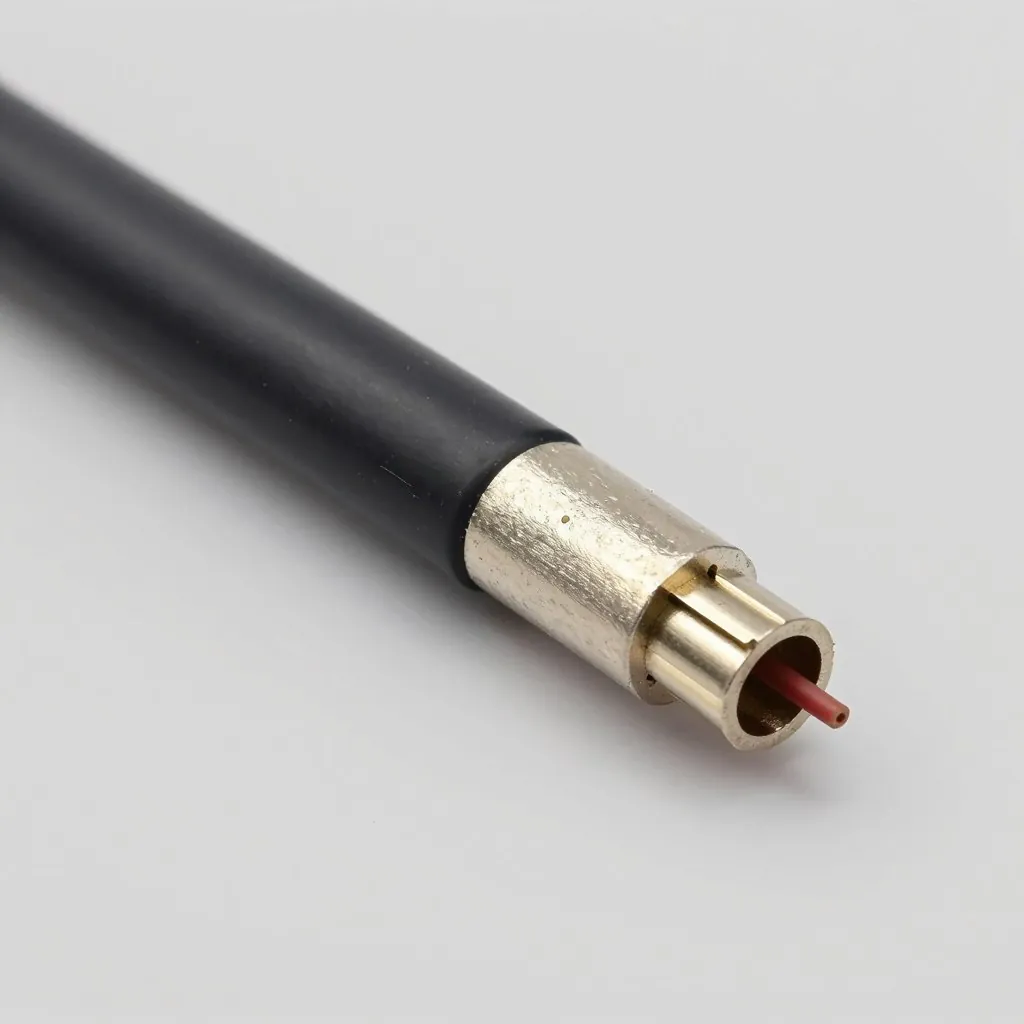

O aterramento da blindagem cria um caminho controlado para correntes indesejadas. Um cabo com dreno costuma incluir um fio dreno em contato com a fita metálica. Esse fio facilita a conexão da blindagem ao ponto definido no projeto.

Cabo blindado elimina interferência?

Não necessariamente. O cabo blindado contribui para a proteção contra interferência, mas não elimina todos os ruídos. O desempenho depende do tipo de blindagem, do aterramento, da separação entre cabos, do trajeto e dos conectores.

Uma instalação incorreta pode reduzir o benefício da blindagem. Por isso, a seleção deve considerar o sinal, a energia transportada e as condições do sistema.

Ponto de atenção

A blindagem não substitui boas práticas de instalação. O projeto deve definir aterramento, conectores e rota dos cabos.

Tipos de blindagem e diferenças entre materiais

Existem diversos tipos cabos blindados. A escolha depende da aplicação, da flexibilidade exigida, da frequência do ruído e do nível de proteção necessário.

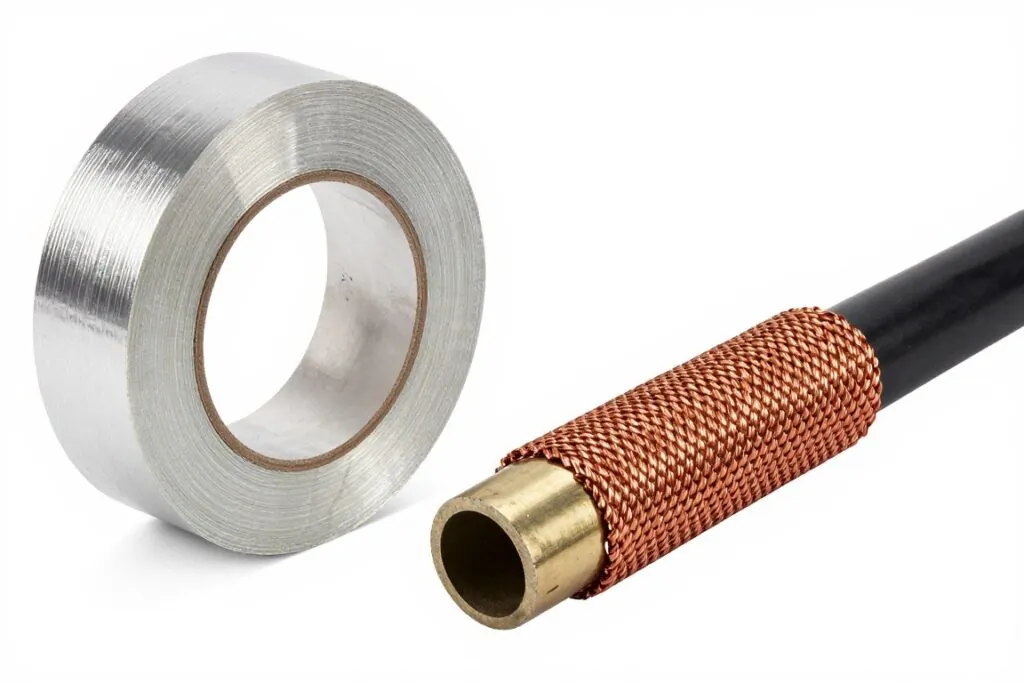

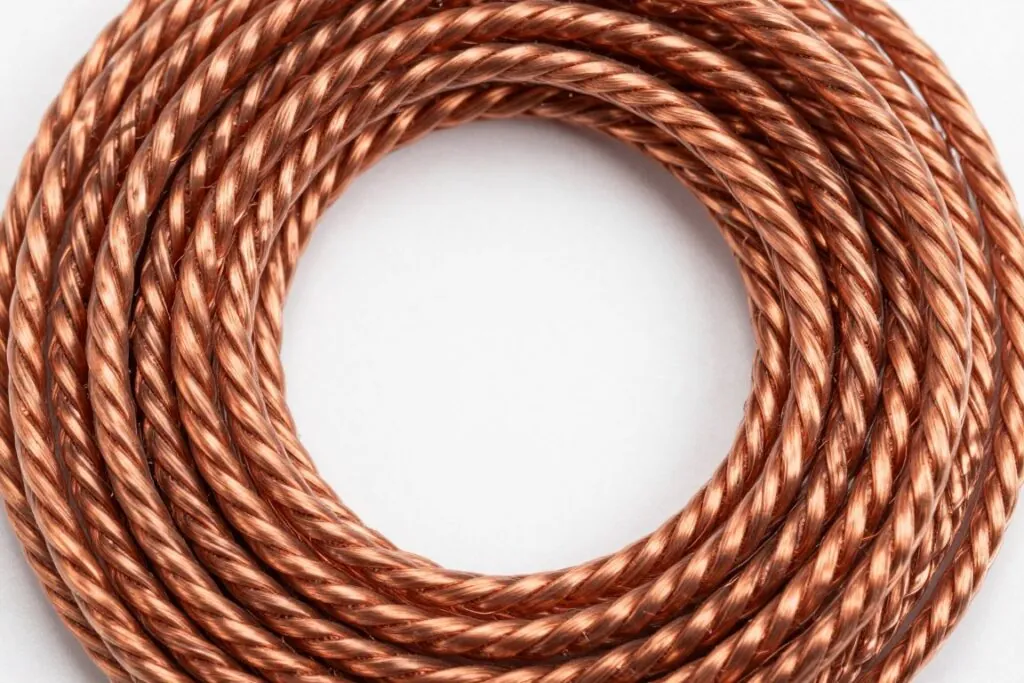

Fita de alumínio ou malha de cobre?

A fita pode ser interessante quando a cobertura contínua é prioridade. A malha de cobre tende a favorecer flexibilidade e resistência ao manuseio. Em certos projetos, a combinação dos dois tipos oferece uma solução equilibrada.

Não existe uma resposta única. A escolha deve considerar o sinal elétrico, a frequência da interferência, a movimentação, a temperatura, o espaço disponível e o método de instalação.

Blindagem individual e blindagem total

Na blindagem individual, cada par ou grupo de condutores recebe sua própria proteção. Isso ajuda a separar sinais e reduzir a influência entre circuitos.

Na blindagem total, uma camada envolve o conjunto de fios. Essa construção protege o cabo como um todo. Há projetos que utilizam as duas soluções para aumentar o controle sobre a transmissão de sinais.

Aplicações, instalação e escolha do cabo elétrico blindado

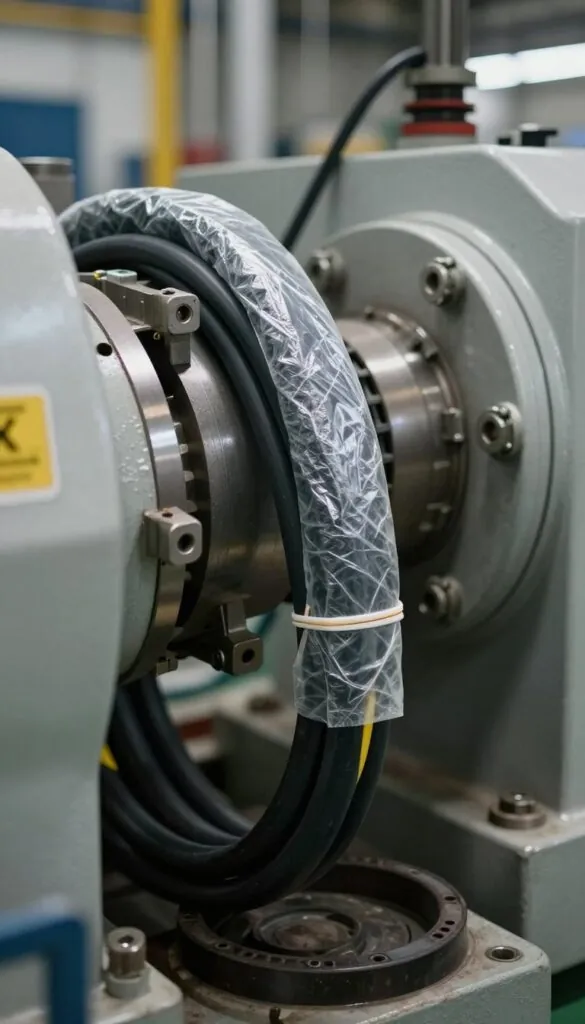

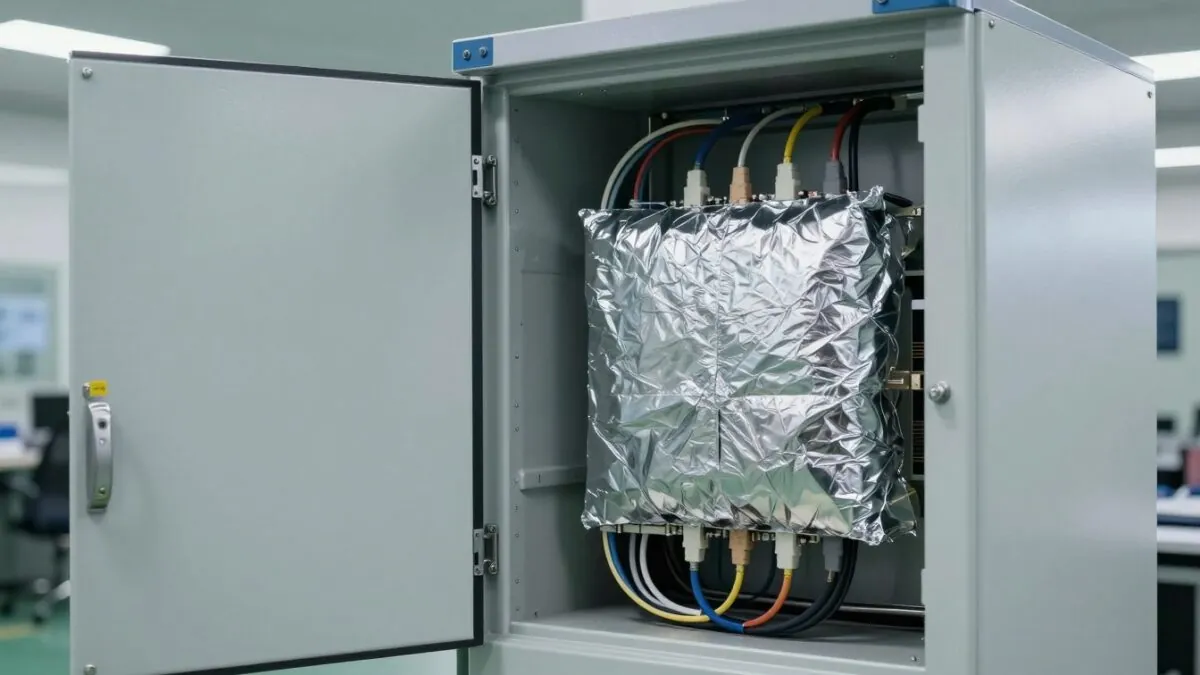

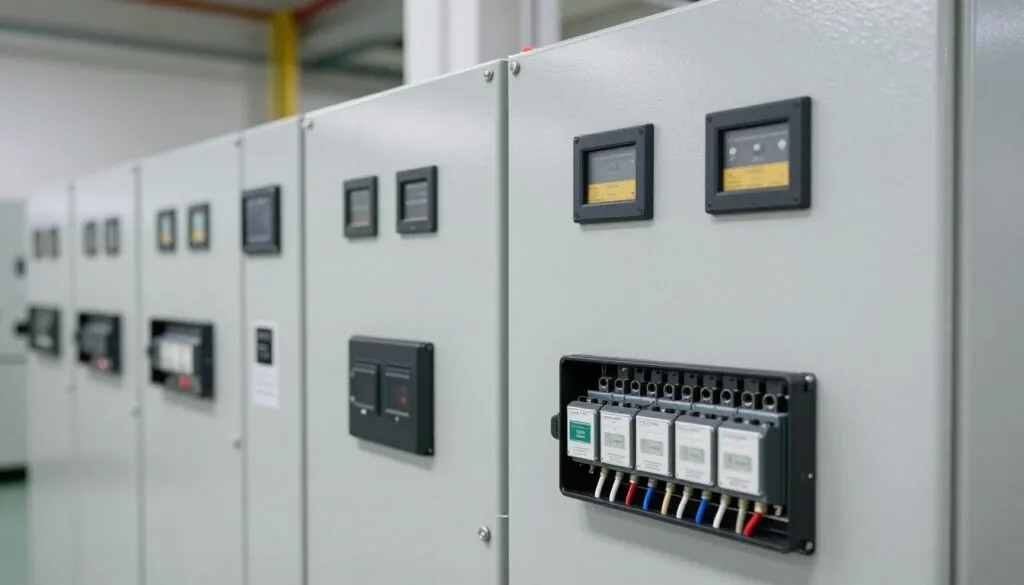

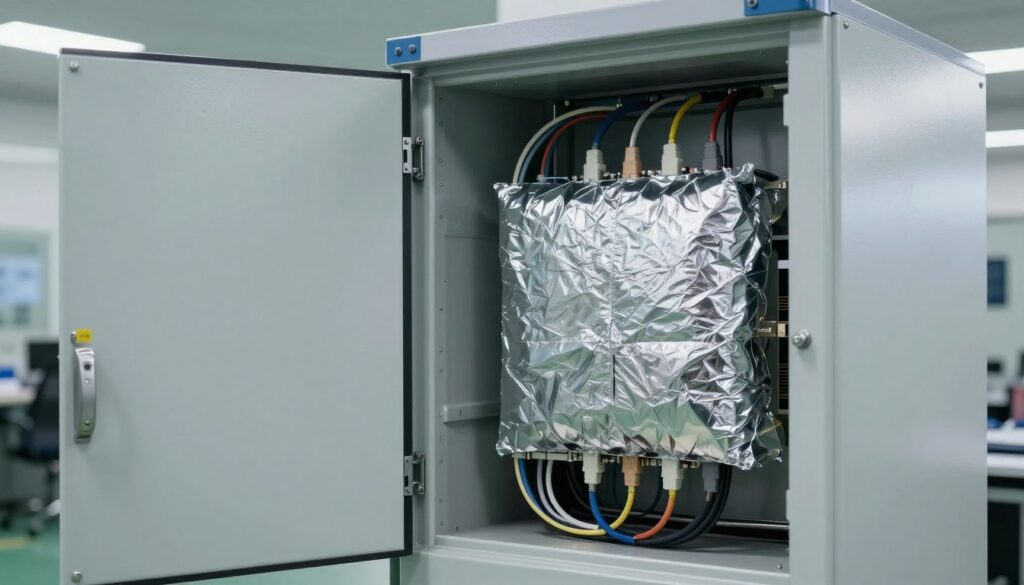

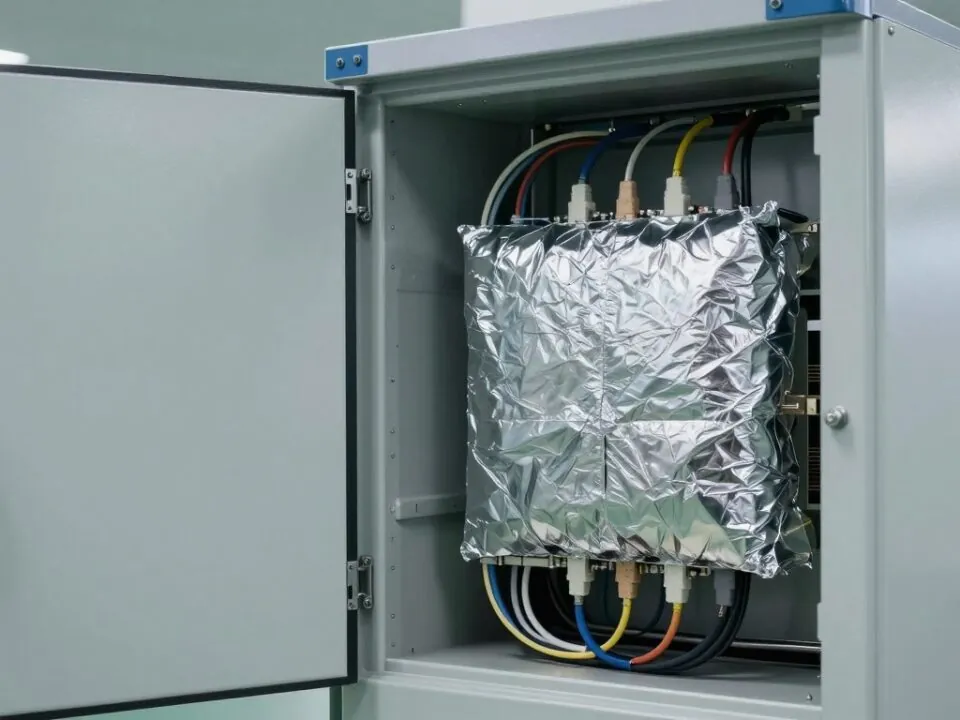

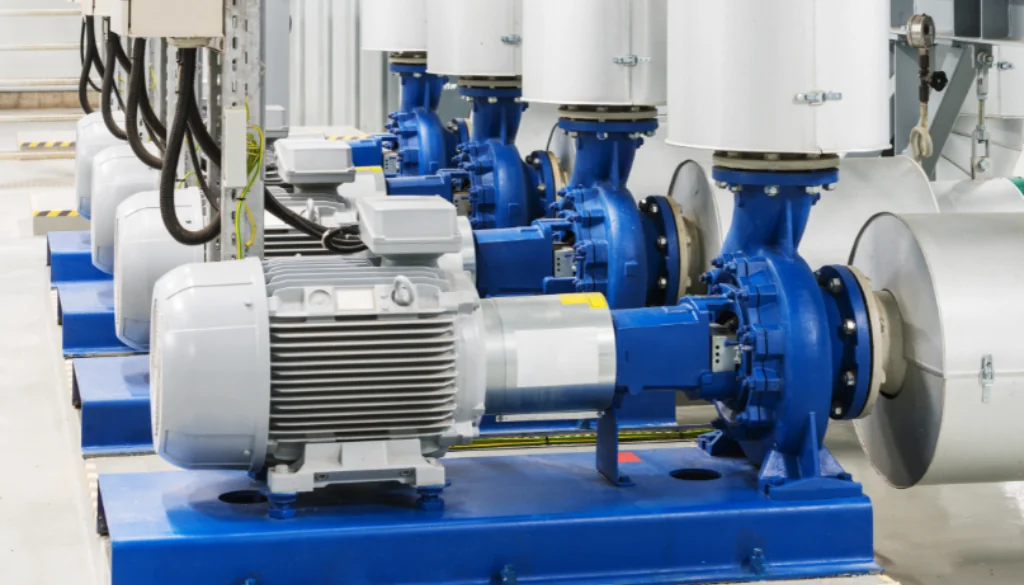

O cabo blindado industrial é usado em sistemas nos quais ruídos podem afetar comandos, medições ou dados. Ele aparece em painéis, máquinas, linhas de produção, sensores e sistemas de controle.

Onde usar cabo de controle blindado?

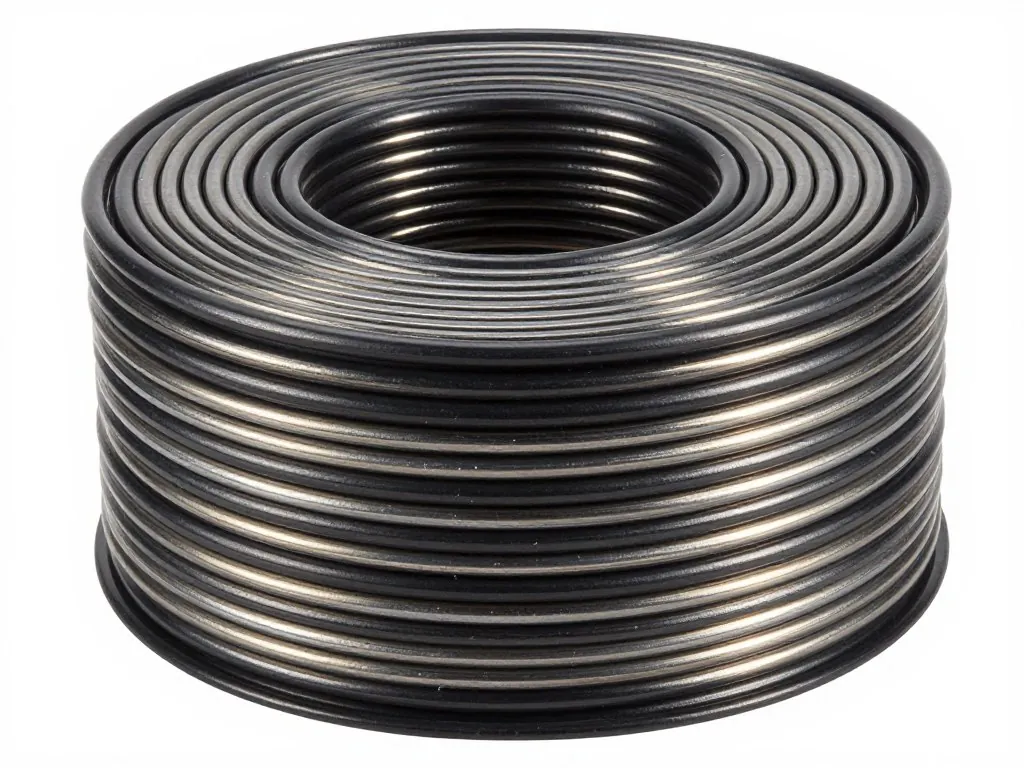

O cabo de controle blindado é indicado para comandos e sinais de baixa potência próximos a fontes de energia. Ele pode ajudar em circuitos com relés, motores e inversores, desde que a especificação seja compatível.

Onde usar cabo de instrumentação blindado?

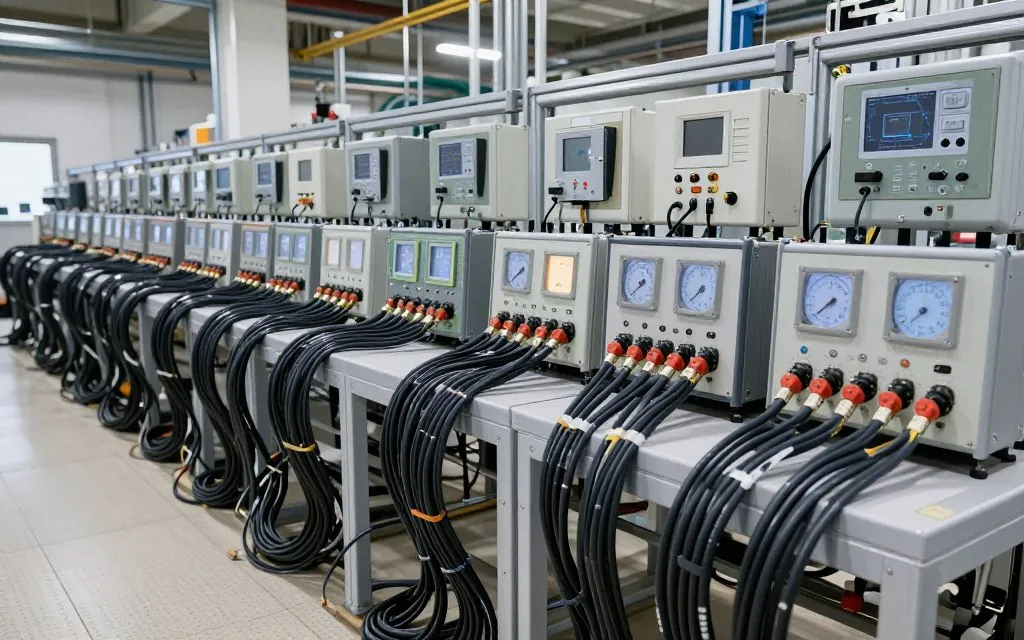

O cabo de instrumentação blindado atende circuitos de medição e transmissão de sinais. A integridade do sinal é essencial quando pequenas variações podem alterar uma leitura ou uma decisão de processo.

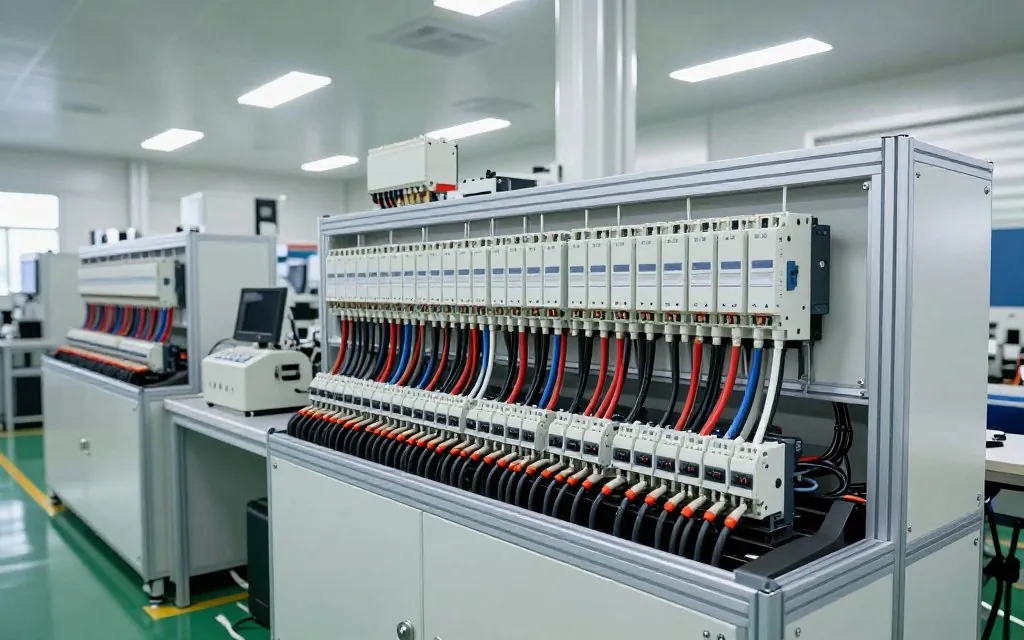

Cabo blindado para automação e indústria

Em automação, o cabo blindado para automação pode ser aplicado entre sensores, controladores, módulos e máquinas. Já o cabo blindado para indústria deve ser escolhido conforme ambiente, tensão, flexibilidade, temperatura e esforço mecânico.

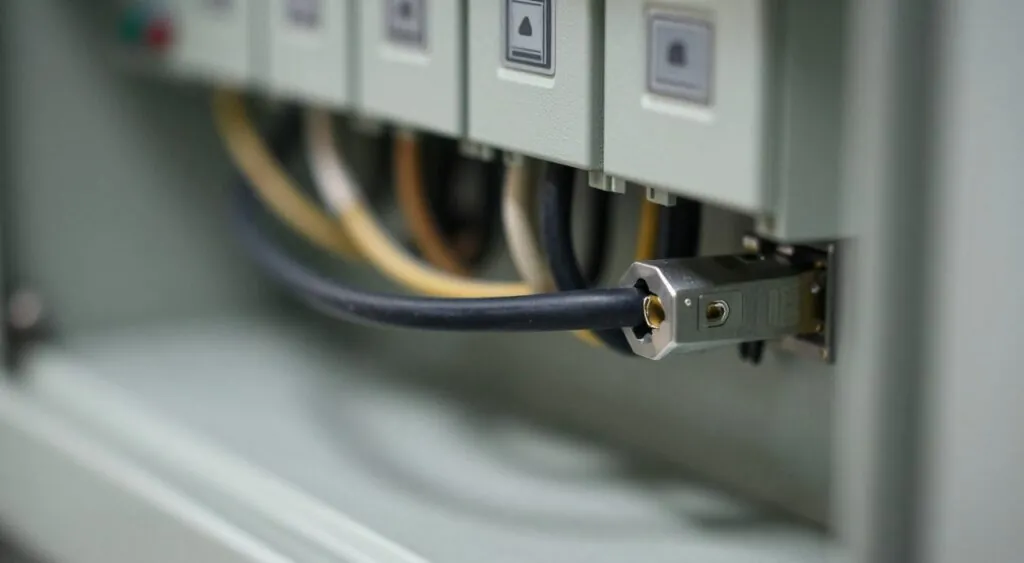

Cuidados com aterramento, fio dreno e conectores

• Defina no projeto onde a blindagem será aterrada.
• Verifique a continuidade do fio dreno e da camada metálica.
• Use conectores compatíveis com o cabo e com o ambiente.
• Mantenha distância entre cabos de sinal e cabos energia quando possível.
• Evite dobras, emendas e terminações que comprometam a blindagem.

O aterramento deve seguir o padrão do sistema e as orientações técnicas aplicáveis. O fio dreno não deve ser tratado como um condutor de sinal. Sua função está ligada à conexão da blindagem.

Como escolher cabo blindado?

1. Descreva o sinal, a tensão, a corrente e a distância.
2. Identifique fontes de ruídos e campos elétricos no redor.
3. Escolha o tipo de blindagem e a construção dos fios.
4. Confirme o método de aterramento e os conectores.
5. Valide normas, dimensões, quantidade e condições de instalação.
